在隔離型電源設計中，傳統反激式轉換器通常依賴光耦合器或輔助繞組實現輸出電壓反饋控制。然而，這些方案存在成本高、壽命受限、溫度適應性差等問題，限制了其在高可靠性、長壽命應用中的使用。ADI的LT8300是一款高度集成的原邊反饋反激式控制器，通過直接檢測變壓器原邊反射電壓實現輸出調節，無需外部光耦或輔助繞組，大幅簡化電路結構并提升系統穩定性。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LT8300工作原理及產品優勢。如需LT8300產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、傳統反饋方式的局限性

典型的隔離型反激式轉換器如圖1所示，通過光耦將副邊電壓信息反饋至原邊PWM控制器，以維持輸出穩定。但光耦器件存在老化問題，且工作溫度一般不超過85°C，影響長期可靠性。此外，使用輔助繞組反饋雖然可避免光耦老化問題，卻增加了變壓器復雜度和成本，同時電壓調節精度有限。

二、LT8300的工作原理與優勢

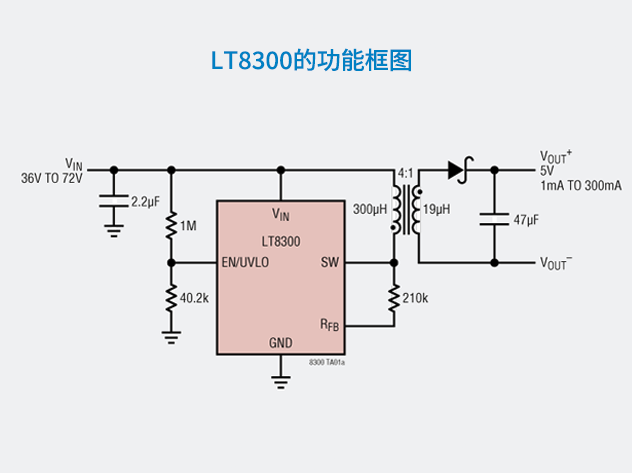

LT8300采用邊界導通模式（BCM），即每個開關周期內副邊電流均歸零，此時原邊繞組中反射的副邊電壓可用于估算實際輸出電壓。該方法無需任何分立反饋元件，僅需一個電阻分壓器（RFB）即可設置輸出電壓，公式如下：

$$V_{OUT}=V_{REF}\times (1+\frac{R_{TOP}}{R_{FB}})+V_f$$VOUT=VREF×(1+RFBRTOP)+Vf

其中$V_f$Vf 為副邊整流二極管的正向壓降，受溫度影響較大。因此，在低輸出電壓（如3.3V以下）應用中，建議選擇具備溫度補償功能的控制器或優化二極管選型，以提高穩壓精度。

LT8300內部集成150V、260mA DMOS功率開關，支持輸入電壓范圍6V至100V，適用于寬輸入范圍的工業及通信電源設計。其典型靜態電流僅為330μA，睡眠模式下更是降至70μA，有助于提升輕載效率。

三、關鍵性能特點

四、工程應用要點

最小負載要求：LT8300需要在輸出端保持約最大負載0.5%的最小負載，以確保反饋環路穩定。若負載可能為空載，應添加適當?shù)募儇撦d。

變壓器設計：由于無輔助繞組，變壓器必須具有良好的原邊反射電壓特性，并滿足所需的隔離等級。

輸出精度優化：對于低電壓輸出（如3.3V或更低），推薦使用肖特基二極管以減小 $V_f$Vf 溫漂影響，或選用帶溫度補償?shù)目刂破靼姹尽?/p>

EMI優化：LT8300采用軟跳頻Burst Mode? 技術，有效降低輕載時的傳導與輻射噪聲，適合對EMI敏感的應用場景。

五、典型應用場景

工業傳感器供電模塊

遠程通信設備隔離電源

醫療電子設備輔助電源

自動化控制系統中的隔離DC/DC模塊

電池管理系統（BMS）中的隔離偏置電源

六、總結

LT8300憑借其無需光耦反饋的獨特架構、高集成度與優異的輕載效率表現，成為替代傳統反激控制器的理想選擇。它不僅降低了系統成本與復雜度，還提升了長期運行的穩定性，尤其適用于對空間、功耗與可靠性有較高要求的工業、通信及醫療類應用。對于希望簡化設計流程、提升產品可靠性的工程師而言，LT8300無疑是一個值得深入研究與推廣的高性能解決方案。
