在對空間、功耗和效率要求嚴苛的便攜式電子系統中，ADI的ADP2370與ADP2371同步降壓型DC-DC轉換器，憑借其高集成度、低靜態電流及小尺寸封裝，成為智能終端、醫療設備、無線傳感網絡（WSN）等應用的理想電源管理方案。如需ADP2370與ADP2371 產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171

這兩款器件均采用高速電流模式PWM控制架構，在600kHz至1.2MHz范圍內可調開關頻率，支持外部時鐘同步。內置15mΩ高端MOSFET和9mΩ同步整流器，省去外置二極管需求，實現高效能量轉換，典型效率超過90%。同時，集成軟啟動與內部補償功能，進一步簡化外圍電路設計。

ADP2370/ADP2371工作輸入電壓范圍為3.2V至15V，兼容多種電池供電場景，包括單節鋰離子電池、多節堿性/NiMH電池組或USB電源。其輸出電壓選項豐富，涵蓋固定值（如0.8V、1.2V、1.8V、3.3V等）及可調版本，滿足多樣化電源軌需求。

為了優化輕載效率，該系列IC具備省電模式（PSM），可在負載較低時降低開關頻率，使靜態電流低于14μA，顯著延長電池使用壽命。此外，用戶可通過FORCE PWM引腳選擇強制連續PWM模式，以換取更低噪聲表現，適用于對頻譜干擾敏感的應用場合。

兩款芯片的關鍵區別在于ADP2371增加了快速輸出放電（QOD）功能，在關斷時自動泄放輸出端儲能，提升系統安全性與響應速度。當器件禁用時，輸入與輸出完全隔離，消耗電流小于1.2μA，確保待機狀態下最低能耗。

保護機制方面，ADP2370/ADP2371集成欠壓閉鎖（UVLO）、過流保護（OCP）及熱關斷（OTP）等功能，防止異常工況下?lián)p壞器件。同時，PGOOD引腳提供輸出電壓狀態指示，便于實現電源監控與故障反饋。

從硬件布局角度看，該系列轉換器僅需三個外部元件：一個0805陶瓷電容、一個1206陶瓷電容以及一個4mm×4mm功率電感，整體解決方案面積不足53mm2。配合8引腳LFCSP（3mm×3mm）封裝，非常適合用于緊湊型手持設備及嵌入式模塊。

ADP2370/ADP2371典型應用場景

便攜式醫療儀器：如血糖儀、心率監測裝置；

無線傳感節點（WSN）：遠程抄表、環境監控節點；

移動POS終端：低功耗數據采集與交易處理；

工業控制系統：小型化傳感器供電單元；

中幅平板電腦/電子書閱讀器：輔助電源軌調節。

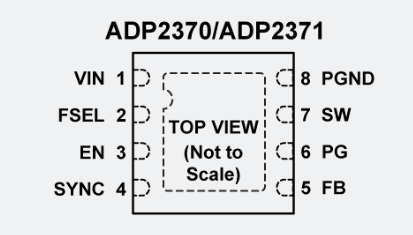

ADP2370/ADP2371引腳圖

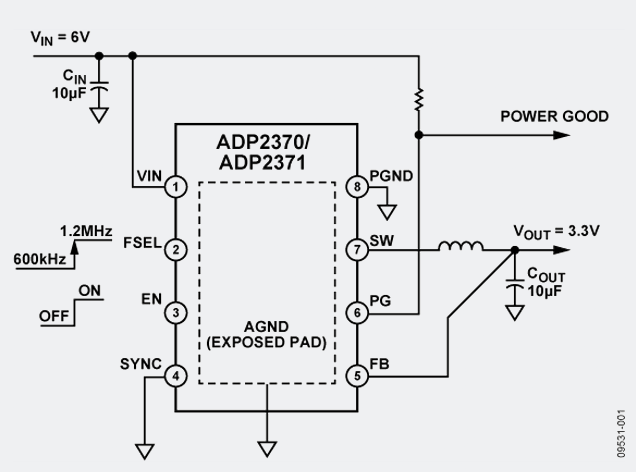

ADP2370/ADP2371原理圖

綜上所述，ADP2370與ADP2371以其高效率、超低靜態電流、高度集成化及靈活配置能力，為通信工程師和硬件設計人員提供了極具競爭力的電源管理解決方案。在追求小體積、長續航、高性能的現代便攜電子系統中，這兩款DC-DC轉換器無疑值得重點關注與選用。
