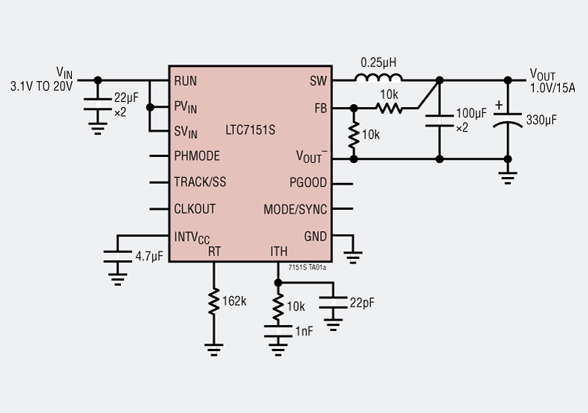

LTC7151S是由Analog Devices推出的一款高集成度、高頻同步降壓型DC/DC轉換器,專為對效率、瞬態響應和電磁干擾(EMI)性能有嚴苛要求的電源系統而設計。該器件支持3.1V至20V寬輸入電壓范圍,輸出電壓可在0.5V至5.5V之間調節,最大輸出電流能力達15A,適用于FPGA、DSP、ASIC等負載點(PoL)供電場景。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTC7151S:產品特點、提供引腳圖和原理圖。如需產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
LTC7151S采用恒定頻率、受控導通時間(COT)的電流模式架構,具備快速瞬態響應特性,特別適合高壓差比(如12V或48V母線至低電壓核電壓)應用。其開關頻率可通過外部電阻在400kHz至3MHz范圍內調節,并支持與外部時鐘同步,便于EMI優化和多相操作。
一個關鍵優勢是其內置第二代Silent Switcher? 2技術,通過將旁路電容集成于封裝內部,有效抑制高頻開關噪聲,無需額外的EMI濾波電路即可滿足嚴格的輻射發射標準。這對于汽車電子、工業控制及服務器電源等對噪聲敏感的應用尤為重要。
此外,LTC7151S支持PolyPhase?多相同步運行,最多可配置12相并聯工作,顯著降低輸入和輸出紋波,減少所需外部電容數量,同時提升熱分布均勻性,增強整體系統可靠性。PHMODE引腳可用于控制各相位之間的時鐘相位關系,實現靈活的時序管理。
該器件還集成了多項實用功能,包括:
差分遠程電壓檢測,確保負載端電壓精度;
輸出電壓軟啟動與跟蹤功能,適配復雜上電時序;
支持強制連續模式(FCM)與不連續模式(DCM),可根據負載需求選擇最優運行方式;
內部基準電壓精度高達±1%,保證全溫度范圍內穩定輸出;
精確的1.2V使能閾值,提高系統控制靈活性。
LTC7151S采用緊湊的28引腳LQFN封裝(4mm × 5mm × 0.74mm),具有優異的熱性能,適用于空間受限但功率密度要求較高的設計場景。
總結而言,LTC7151S憑借其高效率、高頻操作能力、卓越的EMI性能以及靈活的多相擴展能力,成為現代高性能電源系統中理想的單芯片解決方案。對于需要兼顧效率、穩定性與EMI控制的工程師來說,該器件提供了兼具性能與易用性的強大工具。
