在汽車電子、工業控制及通信系統中，常常需要從高達60V的輸入電壓中產生多個低電壓軌以滿足復雜系統的供電需求。LTC3372是ADI公司推出的一款高度集成的DC-DC轉換器解決方案，集成了高壓控制器和可配置低壓穩壓器模塊，適用于對空間、效率和靈活性要求較高的多路輸出電源系統。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供LTC3372產品規格書及樣品測試。如需LTC3372產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、系統架構與核心特性

LTC3372采用48引腳7mm × 7mm QFN封裝，內含兩個關鍵子系統：

高壓（HV）降壓控制器：

輸入范圍：4.5V 至 60V

輸出電壓：通過引腳編程設置為5V或3.3V

支持外部N溝道MOSFET驅動，適應高電流負載（可達20A以上）

輕載模式下IQ僅15μA（突發工作模式），提升輕載效率

開關頻率可調（1MHz至3MHz），支持外部時鐘同步

低壓（LV）單片穩壓器模塊：

輸入電壓范圍：2.25V 至 5.5V（通常來自HV輸出）

內置8個1A功率級，可靈活配置為2、3或4個獨立通道

每個通道輸出電壓可在0.8V至VIN范圍內調節

支持多種拓?fù)浣M合（如ABC-D-EF-GH等），適配不同負載需求

二、低壓穩壓器的配置靈活性

LTC3372的低壓部分由8個1A功率單元組成，通過C3、C2、C1三個配置引腳實現多達8種不同的輸出組合方式，如：

2個通道（每個4相）

3個通道（如3+2+3配置）

4個通道（各1~2相）

這種設計使工程師可以根據實際應用需求，優化功耗與效率之間的平衡。例如，在中等負載下使用2相并聯可獲得最佳效率；而在滿載工況下增加相數則有助于降低溫升和提高穩定性。

圖1展示了典型配置示例，其中1.8V/2A輸出由2個功率級并聯實現，3.3V/1A、1.0V/3A和2.5V/2A分別由單相或雙相供電。整體解決方案尺寸僅為2.2平方英寸，適合緊湊型嵌入式設備。

圖1

三、效率表現與熱性能分析

LTC3372在多種輸入條件下均表現出優異的轉換效率：

當輸入為12V時，高壓部分滿載效率達94.6%

輸入為48V時，效率仍保持在90.9%

在輕載（1mA）突發模式下，效率超過90%

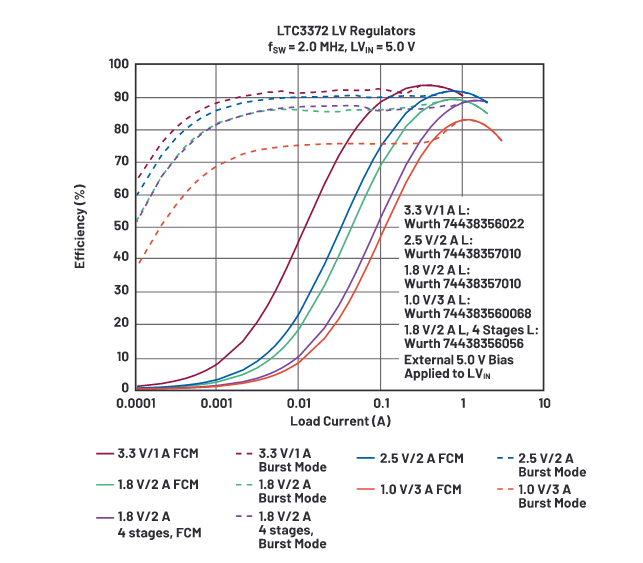

低壓穩壓器部分在2MHz開關頻率下運行時，效率曲線如圖2所示。合理選擇并聯相數對于維持不同負載區間的高效運行至關重要。例如，若1.8V/2A通道采用4相而非2相，并不會顯著改善滿載效率，反而會因靜態損耗增加而影響中等負載下的效率表現。

圖2

此外，LTC3372采用散熱增強型封裝，確保在高功率密度設計中具備良好的熱管理能力。

四、關鍵功能與附加特性

LTC3372不僅具備高性能的電源轉換能力，還提供豐富的系統級功能，便于集成與調試：

PLL/MODE引腳：用于外同步或選擇輕載工作模式（強制連續、突發、斷續）

看門狗定時器：監控系統狀態，防止死機

溫度監測TEMP引腳：實時反饋芯片溫度，便于熱保護設計

PGOOD與RSTB信號：用于電源良好指示與系統復位控制

低靜態電流設計：無負載時僅消耗33μA電流，適合電池供電系統

五、典型應用場景

LTC3372特別適用于以下領域：

汽車電子：車載信息娛樂系統、ADAS傳感器供電

工業自動化：PLC模塊、現場總線節點

通信設備：基站射頻前端、光模塊電源

測試儀器：多通道數據采集與控制系統

六、總結

LTC3372憑借其高壓輸入兼容性、多路可配置低壓輸出結構以及高效的功率轉換能力，成為現代復雜電源系統中的理想選擇。其高集成度不僅減少了外圍元件數量，也顯著縮小了PCB面積。對于工程師而言，合理配置功率級、優化開關頻率與工作模式，將有助于充分發揮LTC3372在效率、穩定性和可靠性方面的優勢。
