每位電路設計師都會面臨的一個挑戰就是如何有效處理“噪聲問題”。不當?shù)拈_(kāi)關電源布局常常是噪聲的根源，導致需要額外的時間和成本進行重新設計。本文將提供一系列關于印刷電路板（PCB）布局布線的指南，幫助工程師們避免這些問題，以ADP1850雙通道同步開關控制器為例。如需ADP1850產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

第一步：確定電流路徑

在開關轉換器的設計中，高電流與低電流路徑緊密相鄰。交流(AC)路徑含有尖峰和噪聲，而直流(DC)路徑則可能產生較大的電壓降。低電流路徑通常對噪聲非常敏感。良好的PCB布局關鍵在于識別這些關鍵路徑，并合理安排器件位置，確保有足夠的銅面積來防止高電流干擾低電流路徑。不良表現如接地反彈和噪聲注入IC及系統其他部分。

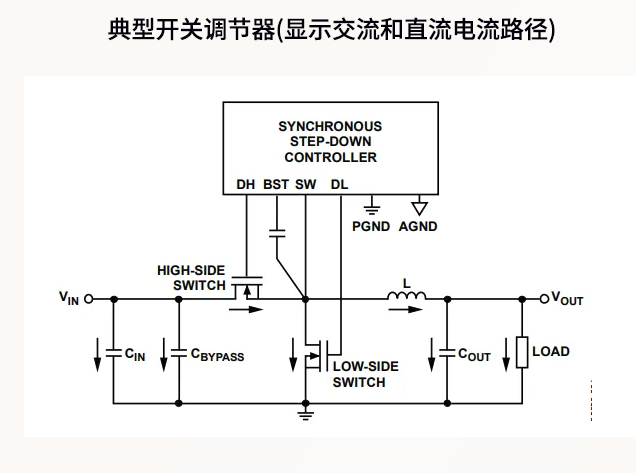

圖1展示了一個典型的同步降壓調節器設計，包括一個開關控制器、高端開關、低端開關、電感、輸入電容、輸出電容和旁路電容。圖中的箭頭顯示了高開關電流的方向。正確放置這些電源組件對于減少寄生電容和電感至關重要，從而避免過大的噪聲、過沖和振蕩。

圖1

第二步：物理規劃

合理的PCB物理規劃對于最小化電流環路面積至關重要。電源組件應被合理安置，使得電流順暢流動，避免尖角和狹窄路徑。這有助于減小寄生電容和電感，進而消除接地反彈。

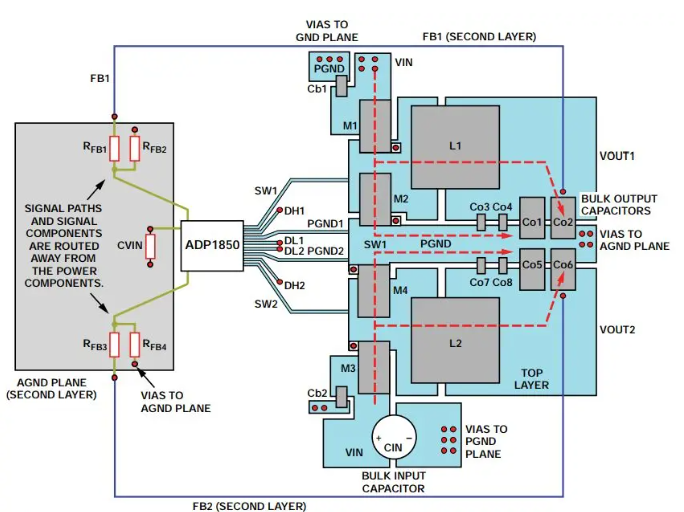

圖2展示了使用ADP1850控制器的雙路輸出降壓轉換器的PCB布局示例。此布局最大限度地減少了電流環路面積和寄生電感，虛線表示高電流路徑。無論是同步還是異步控制器設計，這種物理規劃技術都是適用的。

圖2

第三步：電源組件—MOSFET和電容

頂部和底部電源開關處的電流波形具有很高的變化率(δI/δt)，因此連接各開關的路徑應盡可能短，以減少噪聲拾取和電感環路傳輸?shù)脑肼?。旁路電容?yīng)盡可能靠近MOSFET放置，以減小穿過FET和電容的環路周?chē)碾姼小?/p>

輸入旁路電容和大容量電容的放置對于控制接地反彈尤為重要。輸出濾波電容的負端應盡可能靠近低端MOSFET的源極，以減小引起接地反彈的環路電感。

散熱考慮和接地層

在重載條件下，功率MOSFET、電感和大容量電容會產生大量熱量。為了有效散熱，圖2示例在這些電源組件下方放置了大面積的銅。多層PCB相比兩層PCB有更好的散熱效果。此外，多個PGND層通過過孔相連也有助于提高散熱性能。

電流檢測路徑

為了避免電流模式開關調節器中的電流檢測路徑受到干擾噪聲的影響，必須謹慎布置該路徑。特別是對于雙通道應用，需特別注意避免任何通道間的串?dāng)_。SWx和PGNDx走線應盡可能短，并靠近MOSFET放置，以便精確檢測電流。

反饋和限流檢測路徑

反饋(FB)和限流(ILIM)引腳對容性和感性噪聲干擾敏感。FB和ILIM走線應遠離高δI/δt走線，避免形成環路增加不良電感。在ILIM和PGND引腳之間增加一個小MLCC去耦電容有助于進一步濾除噪聲。

開關節點

開關(SW)節點是開關調節器中最嘈雜的部分，因?yàn)樗休d著較大的交流和直流電壓/電流。此節點需要較大面積的銅來降低阻性壓降。將MOSFET和電感彼此靠近放置可以最小化串聯電阻和電感。

柵極驅動器路徑

柵極驅動走線(DH和DL)處理高δI/δt，容易產生響鈴振蕩和過沖。這些走線應盡可能短，直接布線避免使用饋通過孔。如果必須使用過孔，則每條走線應使用兩個過孔，以降低峰值電流密度和寄生電感。

結論

了解電流路徑及其敏感性，并適當安排器件位置，是解決PCB布局設計中噪聲問題的關鍵。ADI公司提供的所有電源器件評估板均遵循上述布局布線原則，以實現最佳性能。通過采用這些指導原則，設計師可以有效地避免噪聲問題，提高系統的穩定性和可靠性。對于具體應用，如電壓模式或升壓開關調節器，這些原則同樣適用。參考評估板文件UG-204和UG-205可獲取更多關于ADP1850布局布線的信息。
