在現代電子系統中，往往需要多個不同的供電電壓來滿足各種組件的需求。從傳統的5V和3.3V到更多復雜的應用場景，可能需要多達20個或更多的電壓電平。為了防止不同負載間的相互干擾，并確保每個電壓在適當?shù)臅r間達到目標值，可靠的電源時序控制變得至關重要。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能將介紹如何使用ADI公司的ADM1186-1模擬時序控制器實現多電壓系統的有效管理和監控。如需ADM1186-1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

電源需求與挑戰

圖1展示了一個典型的電子系統框圖，該系統需要八個不同的電壓電平。這些電壓通過獨立的開關穩壓器和線性穩壓器產生，每種轉換器的選擇基于所需的轉換效率、輸出電壓及負載電流等因素。然而，不同轉換器的啟動時間差異可能導致電壓爬升不受控制，進而引發功能問題甚至損壞系統。因此，必須實施精確的上電順序，并且通常也需要特定的關斷順序。

圖1

ADM1186-1的工作原理

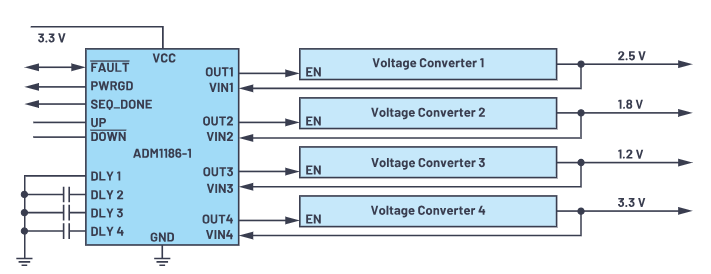

ADM1186-1是一款專為多電壓系統設計的模擬時序控制器，能夠控制和監控四個電壓域。其工作原理如圖2所示，通過控制相應電壓轉換器上的使能引腳（EN）來實現電壓的上電和關斷。利用小電容可以調整電壓轉換器的開啟時間，各輸出電壓則通過相應的監控引腳進行監測。一旦所有電壓建立完成，時序控制器會生成一個電源良好信號。

圖2

ADM1186-1支持開漏使能輸出，VCC引腳采用2.7V至5.5V單電源電壓，并可通過電阻分壓器對四個輸入進行編程以監控不同的電壓電平。此外，它還具備開漏時序完成與雙向開漏故障（FAULT）引腳，以及數字內核支持上電與斷電排序，允許多個器件并用。

復雜系統的擴展性

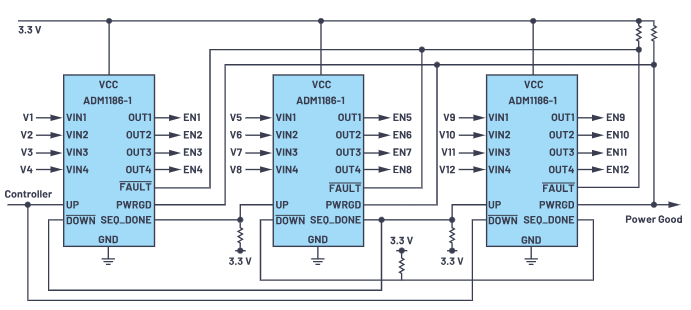

對于具有超過四個電壓域的系統，可以通過鏈接多個ADM1186-1電路來實現全面的時序控制和監控。圖3展示了如何將多個ADM1186-1器件鏈接在一起，以控制12個電壓的上電和關斷時序。這種菊花鏈配置不僅支持各個電壓的受控斜坡上升，還支持受控的關斷時序，這在市場上同類產品中是較為獨特的功能。

圖3

監控與保護功能

ADM1186-1內置高精度比較器，能夠通過0.8%的精度監控四個電源。同時，它提供了電源排序延遲與超時延遲，精度可達5%，確保了系統的可靠性和穩定性。當檢測到任何電壓異常時，ADM1186-1能夠立即觸發故障信號，幫助系統快速響應并采取保護措施。

結論

ADM1186-1提供了一種簡單而有效的解決方案，適用于多電壓系統的電源時序控制和監控。無論是上電還是關斷過程，ADM1186-1都能確保每個電壓在正確的時間達到其目標值，從而避免潛在的功能問題和硬件損壞。其靈活性和易用性使得工程師能夠輕松應對復雜的電源管理需求，減少開發時間和成本。

對于有更高電壓域需求的系統，可以通過鏈接多個ADM1186-1器件來實現更廣泛的控制范圍。這種方法不僅簡化了設計流程，還提高了系統的整體可靠性。總之，ADM1186-1是處理多電壓系統電源管理的理想選擇，尤其適合那些需要精確時序控制和強大監控功能的應用場景。
