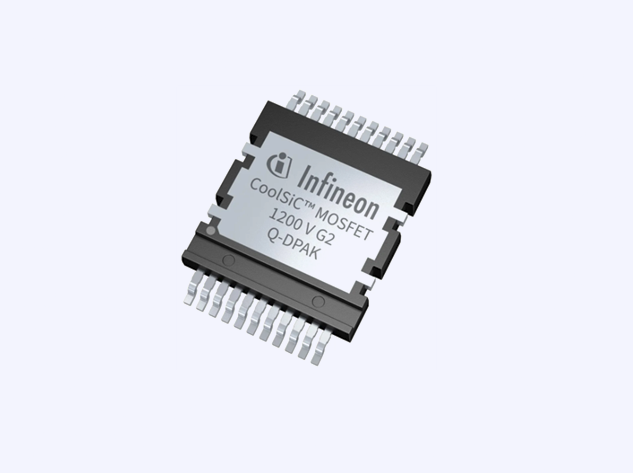

近日，英飛凌科技正式發布采用新型頂部散熱Q-DPAK封裝的CoolSiC? 1200V G2 SiC MOSFET系列產品。該系列器件基于第二代碳化硅（SiC）技術打造，面向包括電動汽車充電、光伏逆變器、不間斷電源（UPS）、工業驅動、人工智能服務器電源及智能電網等多個高功率密度應用場景，提供更高效率、更低系統成本和更優熱管理性能的解決方案。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹此系列產品優勢及應用領域。

CoolSiC? 1200V G2 SiC MOSFET系列產品型號

IMCQ120R026M2H

IMCQ120R034M2H

IMCQ120R040M2H

IMCQ120R053M2H

IMCQ120R078M2H

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

封裝革新：頂部散熱帶來多重優勢

此次推出的CoolSiC?產品采用SMD（表面貼裝）形式的頂部散熱Q-DPAK封裝，突破傳統底部散熱方式的限制。該封裝通過將主要熱量從器件頂部導出至散熱器或風道，優化了PCB布局設計，顯著降低寄生電感與熱阻效應，同時提升了整體系統的散熱效率。

相比傳統底部散熱方案，頂部散熱結構簡化了PCB布局復雜度，減少對厚銅層和多層地平面的依賴，有助于實現更高的裝配自動化程度，并降低制造過程中的工藝難度和成本。

性能亮點：低導通損耗+優化開關特性

新一代CoolSiC? 1200V G2 SiC MOSFET在電氣性能方面表現出色：

極低RDS(on)（導通電阻），支持更高電流密度；

雜散電感小，提升開關瞬態響應能力；

第二代SiC技術帶來優化的開關品質因數（FOM），顯著降低開關損耗；

集成雪崩保護、短路保護與寄生導通抑制功能，增強器件魯棒性；

支持950V RMS電壓，滿足污染等級2的應用環境要求；

封裝材料具備CTI（相對漏電起痕指數）>600V，爬電距離超過4.8mm，具備優異的耐濕性和長期可靠性。

此外，該封裝采用XT擴散焊技術，進一步提升內部連接的機械強度和熱傳導效率，確保器件在高溫工況下穩定運行。

多領域適配，助力高效電源系統升級

得益于其出色的性能和封裝靈活性，英飛凌新款CoolSiC? MOSFET可廣泛應用于以下關鍵場景：

電動汽車充電樁：提升能效與功率密度，縮短充電時間；

太陽能逆變器：實現更高轉換效率與系統可靠性；

UPS不間斷電源：降低運行損耗，延長后備供電時間；

SSCB（固態接觸器）：支持快速響應與無弧切換；

工業驅動與伺服系統：提高動態響應與負載能力；

人工智能服務器電源：滿足AI芯片高功耗下的高效供電需求；

CAV（恒壓恒頻電源系統）：保障電力輸出穩定性。

推動碳化硅應用普及，降低總體擁有成本

英飛凌表示，此次推出的頂部散熱Q-DPAK封裝CoolSiC? MOSFET不僅在性能上實現了跨越，更重要的是降低了客戶的設計門檻與系統BOM成本，推動碳化硅器件在中高功率市場的廣泛應用。

隨著全球能源轉型加速推進，以及對高效、綠色、智能化電源系統的持續追求，英飛凌將持續拓展其SiC產品線，為工業客戶打造更具競爭力的電力電子解決方案。
