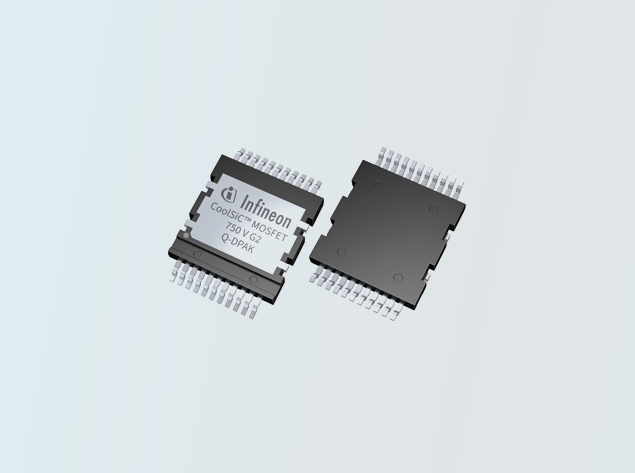

在當今快速發展的光伏、充電和電動汽車行業中，碳化硅（SiC）功率半導體的應用日益廣泛。盡管其潛力巨大，但如何在高功率SiC MOSFET中達到性能、魯棒性、可靠性和易用性的最佳平衡仍是一大挑戰。比導通電阻是衡量SiC MOSFET技術先進性的關鍵參數，然而，諸如可靠性等其他標準同樣不可忽視。英飛凌通過其CoolSiC?產品系列展示了如何克服這些難題，為市場提供了兼具高性能與高可靠性的解決方案。

高可靠性設計：超越IGBT的故障率

長久以來，人們普遍認為SiC器件在可靠性方面不如傳統的硅基IGBT。然而，根據英飛凌對其售出的2300萬片CoolSiC? MOSFET芯片的調研數據，事實證明這一觀點并不成立。實際上，無論是分立器件還是模塊，CoolSiC?產品的每百萬分之一故障率（FIT）均低于成熟的硅IGBT。這主要?dú)w功于柵極氧化層可靠性和宇宙射線故障率的有效管理。

柵氧化層厚度：性能與可靠性的橋梁

SiC MOSFET的核心結構分為平面型和溝槽型兩種。盡管業界通常認為溝槽柵型器件在可靠性上更具挑戰性，但英飛凌采用了一種獨特的策略來解決這一問題。具體來說，柵氧化層作為連接?xùn)艠O與硅片之間的薄層，對SiC MOSFET的閾值電壓、導通電阻、柵極電壓范圍及整體可靠性至關重要。

研究發現，英飛凌SiC MOSFET的柵氧化層厚度接近硅基IGBT，顯著厚于其他供應商的產品。這種較厚的柵氧化層不僅有助于提升SiC MOSFET的可靠性，同時僅需犧牲少量的導通電阻即可獲得大幅提高的穩定性。不論是平面型DMOS還是溝槽型TMOS，都遵循了這一權衡曲線。

嚴格的篩選過程確保長期可靠性

為了進一步保證器件的長期可靠性，英飛凌在其生產流程中引入了嚴格的篩選機制。通過對柵極施加較高的電壓，可以有效識別并剔除含有缺陷的芯片，從而確保交付給客戶的每一顆CoolSiC? MOSFET都能提供卓越的性能和可靠性。此外，由于SiC材料上的二氧化硅層相比硅基材料存在更多缺陷，英飛凌團隊特別關注柵氧化層的厚度選擇，以最大限度減少潛在的失效風險。

溝槽柵的優勢：更高的電子遷移率

不同于平面型SiC MOSFET傾向于使用較高的柵極驅動電壓或非常薄的柵氧化層，溝槽型設計允許采用更厚的柵氧化層，同時保持較低的溝道電阻。這是因?yàn)榇怪本嫔闲纬傻腟iC-SiO2界面具有更低的狀態密度與氧化層陷阱，使得溝道電阻顯著降低。因此，即使采用較厚的柵氧化層，溝槽型SiC MOSFET也能展現出優異的性能表現。

結語

自1990年代開始探索碳化硅技術以來，英飛凌始終致力于開發既能滿足市場需求又能超越傳統硅技術可靠性的創新產品。通過專注于溝槽柵結構的設計，并結合先進的工藝技術，英飛凌成功地將高可靠性融入到CoolSiC? MOSFET的設計之中。這一戰略決策不僅提升了器件的整體性能，同時也顯著降低了故障率，為客戶帶來了前所未有的價值體驗。隨著技術的不斷進步，我們有理由相信，未來的SiC功率半導體將在更多領域展現其無限潛力。
