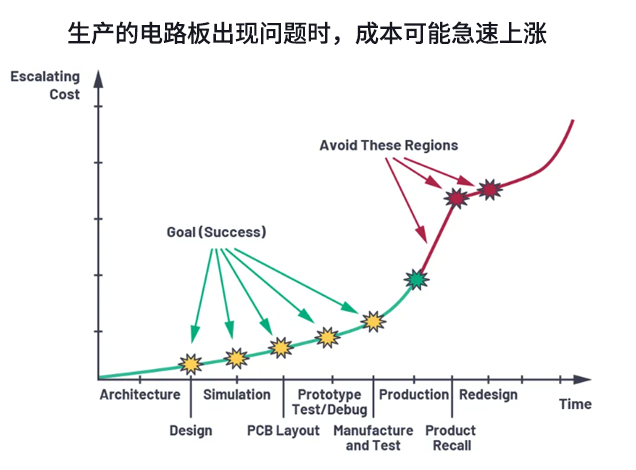

在現代電子系統中，電源設計的復雜性遠超表面原理圖所呈現的內容。一個看似完美的設計方案，在進入PCB布局、制造和原型測試階段后，往往暴露出隱藏的設計缺陷，導致性能不穩、效率下降甚至系統故障。因此，優秀的電源設計不僅依賴于器件選型和電路拓撲，更離不開對功率預算的精準評估以及對PCB布局與布線的細致規劃。

一、從功率預算出發，構建可靠的電力樹

許多設計問題的根源在于忽視了系統級的功率分配。以一個典型的級聯電源設計為例，前級降壓模塊（如ADP5304）輸出3.3V/0.5A為后續LDO（如LT1965）供電，進一步降至2.5V供數字IC使用。這種結構在輕載或靜態條件下運行良好，但在高負載情況下，由于前級輸出功率不足，容易觸發限流甚至關斷，造成系統不穩定。

要避免此類問題，應在設計初期就建立完整的功率預算模型，并借助工具如LTpowerPlanner來構建合理的電源樹結構。通過精確計算每一路電壓軌的功耗需求，合理配置前后級控制器的電流能力，可有效規避因電源鏈路瓶頸引發的系統失效風險。

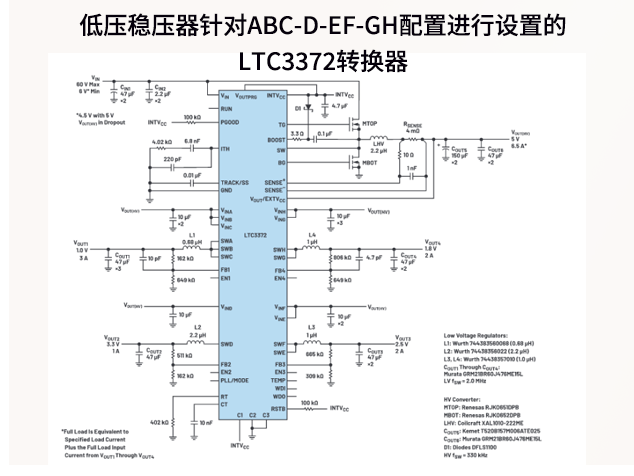

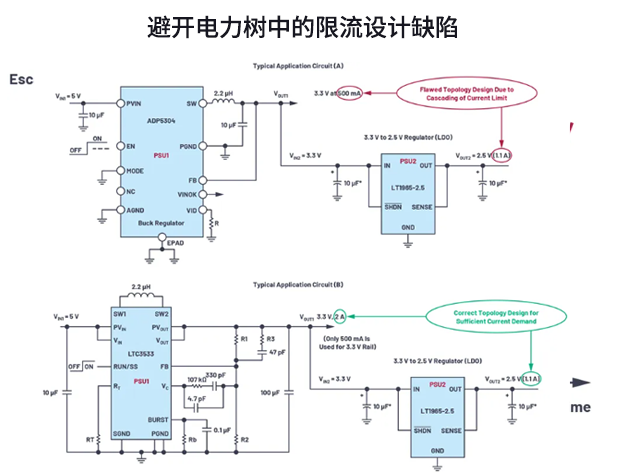

避開電力樹中的限流設計缺陷

如需ADP5304和LT1965產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

二、PCB布局布線的關鍵細節

即使擁有最佳的電路設計，若布局不當，也可能導致嚴重的性能問題。以下是幾個常見的布局誤區及應對策略：

1. 連接器與引腳設計

當總電流超過10A時，連接器的載流能力成為關鍵因素。例如，一個直徑為1.1mm的典型插拔引腳通常只能承載約3A電流。對于17A的應用場景，至少需要6個VCC引腳和6個GND引腳，并預留安全裕量。若空間受限，可考慮采用更大接觸面積的電源插座或增加觸點數量。

2. 布線寬度與載流能力

銅箔走線的寬度直接影響其載流能力。例如，1盎司銅厚下，1.27mm寬的走線可承載約3A電流，而3mm寬度則支持約5A。對于20A電流，理論上需要19mm以上的走線寬度。然而，在實際布局中受空間限制難以實現，多層PCB是一種有效的替代方案——將相同路徑復制到多個層上，可分攤電流并降低熱阻。

3. 過孔設計與散熱管理

過孔是連接不同層電源網絡的重要節點。如果單個過孔僅能承載1A電流，但系統需求為2A，則至少需布置兩個過孔，理想情況為三個。否則，單一過孔可能成為“熔斷點”，導致電源中斷且難以排查。

此外，外露焊盤的正確處理也至關重要。多數DC-DC轉換器IC帶有用于散熱的裸露焊盤，應通過多個過孔連接至地平面，以增強熱傳導效果。部分控制器允許將焊盤連接至隔離區域作為散熱片，具體操作應參考數據手冊說明。

三、總結：從設計到落地的全流程優化

成功的電源設計不僅是功能的實現，更是穩定性和可靠性的體現。它要求工程師具備系統級思維，從功率預算分析開始，合理構建電源樹結構；在PCB布局階段，關注走線寬度、通孔數量、連接器容量等細節；最終通過嚴格的應力測試驗證設計的魯棒性。

忽視這些環節可能導致項目反復迭代、成本激增，甚至影響產品上市進程。因此，在整個設計流程中，應始終秉持“仿真只是起點，實測才是終點”的理念，確保每一處細節都經得起真實應用環境的考驗。

只有這樣，才能真正打造出高效、低噪、穩定且具備量產可行性的電源系統，滿足日益復雜的電子設備對電源管理的高標準需求。
