逆變焊機作為一種先進的焊接設備，在現代工業中占據了重要地位。與傳統的變壓器式焊接設備相比，逆變焊機具有諸多優點，使其成為工業焊接領域的首選。

逆變焊機的優勢

高效節能：逆變焊機的工作頻率通常在20kHz至100kHz之間，這使得它能夠更有效地利用電能，顯著減少能量損失。

輕便便攜：與傳統焊機相比，逆變焊機體積更小、重量更輕，易于攜帶和移動，適用于各種工作環境。

焊接性能好：逆變焊機能提供更穩定的電弧，減少飛濺現象，從而提高焊接質量。

可調節性強：用戶可以根據不同的焊接材料和厚度靈活調整焊接參數，以滿足不同應用需求。

工作原理

逆變焊機的工作原理是將電網提供的工頻交流電轉換為直流電，然后通過電子開關（如IGBT或MOSFET）將直流電逆變成高頻交流電，最后通過整流得到適合焊接工藝要求的電流和電壓。逆變焊機的主電路拓?fù)浣Y(jié)構已經非常成熟，常見的有雙管正激式、推挽式、半橋式和全橋式等。

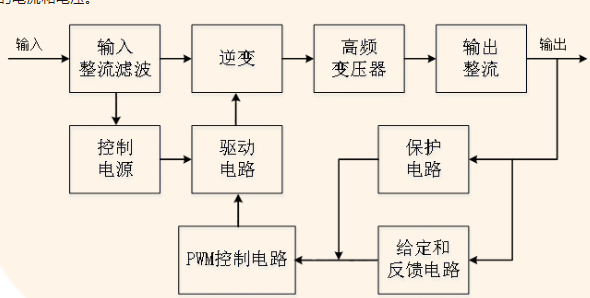

 圖1 逆變焊機工作方框圖

上海貝嶺650V/80A IGBT單管BLG80T65FDK7

為了滿足逆變焊機客戶對大電流IGBT單管的需求，上海貝嶺研發推出了650V/80A IGBT單管BLG80T65FDK7，助力高效率逆變焊機設計。該器件具有以下特點：

開關速度快：保證了更高的工作效率。

關斷損耗?。簻p少了能量損失。

導通電壓低：降低了導通損耗，提升了整體效率。

這些特性使BLG80T65FDK7能夠滿足客戶對高效率設計的要求。

器件技術

上海貝嶺的650V/80A IGBT產品BLG80T65FDK7采用了第七代微溝槽多層場截止IGBT技術，并進行了特殊工藝控制，優化了VCE(sat)和Eoff參數，提升了產品的可靠性。

飽和壓降VCE(sat)

在逆變焊機中，IGBT的導通損耗占總損耗的比例較大，影響導通損耗的主要參數為VCE(sat)。常溫下，上海貝嶺的BLG80T65FDK7導通壓降比競品低12%，導通損耗也更低，從而提高了整體效率。

關斷損耗Eoff

BLG80T65FDK7具有較小的寄生電容，這保證了器件具有更高的開關速度，開關頻率高達50kHz以上。通過測試IGBT的損耗，發現BLG80T65FDK7的關斷損耗比競品低5%。

系統優勢

IGBT開關頻率的提高不僅顯著提升了逆變焊機對電流的控制精度，還減小了器件損耗，從而在大功率輸出工況下提升了焊機的工作效率。此外，較低的損耗顯著降低了正常工作時IGBT器件的溫升。上海貝嶺的BLG80T65FDK7基于優異的器件設計，為逆變焊機系統順利通過溫升、輸出短路等測試提供了保障。在常溫自然散熱情況下，BLG80T65FDK7與競品的殼溫基本一致，完全滿足客戶的需求。

上海貝嶺功率器件選型方案

上海貝嶺功率器件產品線齊全，包含MOSFET、IGBT等系列產品，為逆變焊機主逆變和輔助電源設計提供助力，具體型號參考表1：

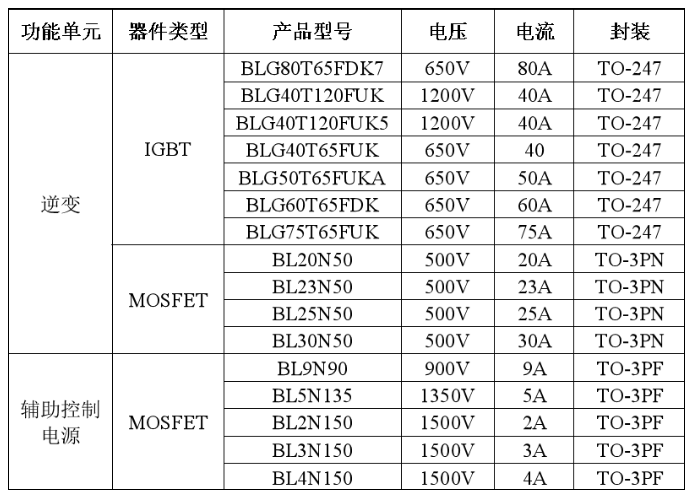

表1 功率器件選型表

如需選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

上海貝嶺推出的650V/80A IGBT單管BLG80T65FDK7憑借其卓越的性能和可靠性，為逆變焊機的設計和應用提供了強有力的支持。無論是從高效節能、輕便便攜、焊接性能還是可調節性方面，BLG80T65FDK7都表現出色，是現代工業焊接領域中的理想選擇。
