圣邦微電子推出的SGM61111Q（訂購型號：SGM61111-ADJQTDE8G/TR）是一款專為汽車應用設計的高頻同步降壓轉換器，適用于高密度設計，能夠實現簡單快速的應用部署。該器件采用AHP-COT（自適應高精度恒定導通時間）控制技術，結合2.1MHz的開關頻率，確保了高輸出電壓精度和快速瞬態響應，同時支持使用更小尺寸的LC輸出濾波元件，有效節省空間。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您提供SGM61111Q關鍵特性、引腳圖、典型應用電路圖及規格書。

SGM61111Q關鍵特性

輸入電壓范圍：3V至17V，適用于12V輸入電源軌及各種電池供電場景，包括鋰離子電池。

輸出電流：支持1A連續輸出電流，滿足高功率需求。

輸出電壓范圍：0.9V至5.5V可調，固定輸出電壓版本為3.3V。

開關頻率：2.1MHz（典型值），支持高頻操作，減少濾波元件尺寸。

節能模式：在PSM（節能模式）下，VIN靜態電流可降低至22μA（典型值），顯著提升輕載條件下的效率。

無縫模式切換：在PWM模式與PSM之間無縫切換，根據負載電流在DCM（不連續導通模式）與CCM（連續導通模式）切換點自動調整工作模式，確保在整個負載范圍內保持高效率。

關斷模式：在關斷模式下，電流消耗降至1.2μA（典型值），進一步降低功耗。

保護機制：具備欠壓鎖定（UVLO）、熱關斷保護、短路保護以及過溫保護，確保系統安全運行。

封裝：采用環保的TDFN-2×2-8AL綠色封裝，符合汽車行業對環保的要求。

SGM61111Q應用場景

SGM61111Q廣泛應用于汽車領域，包括：

汽車攝像頭：為車載攝像頭系統提供穩定的電源，確保圖像采集的可靠性。

高級駕駛輔助系統（ADAS）：支持ADAS系統中的各種傳感器和模塊，提供高精度電源。

汽車信息娛樂與儀表盤：為車載信息娛樂系統和儀表盤提供高效電源管理。

車身電子與照明：適用于車身電子系統和照明控制，確保車輛電子系統的穩定運行。

SGM61111Q認證與可靠性

SGM61111Q通過了AEC-Q100認證，符合汽車應用的嚴格要求。其工作溫度范圍為-40℃至+125℃，確保了在極端環境條件下的可靠性和穩定性。此外，該器件還具備以下特性：

軟啟動時間：170μs（典型值），確保系統啟動時的平穩性。

預偏置功能：在軟啟動期間支持預偏置，提高系統響應速度。

內部補償：簡化設計，減少外部元件需求。

電源排序功能：通過EN和PG引腳提供電源排序能力，增強在復雜電源管理系統中的適用性。

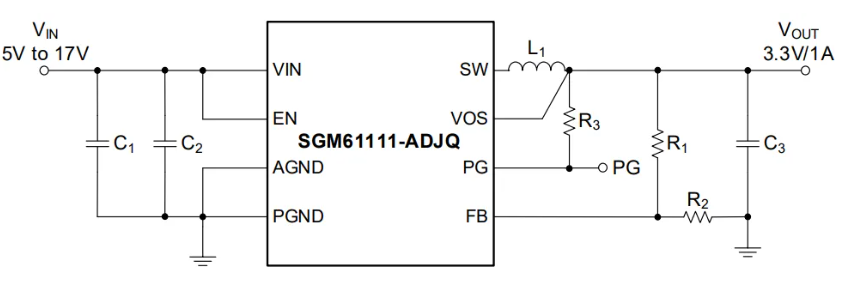

SGM61111Q典型應用電路圖

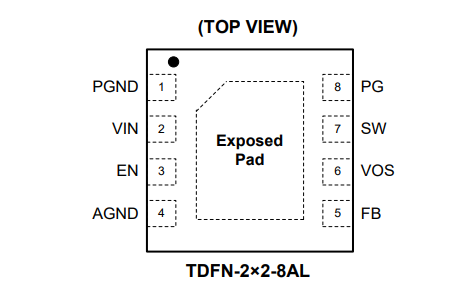

SGM61111Q引腳圖

如需SGM61111Q產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

SGM61111Q以其高性能和高可靠性，為汽車應用提供了理想的電源管理解決方案。其優化的高頻設計、廣泛的輸入電壓范圍、高輸出電流能力以及全面的保護機制，使其成為汽車電子系統中的關鍵組件。通過AEC-Q100認證，SGM61111Q確保了在極端環境下的穩定性和可靠性，為汽車應用保駕護航。
