SGM3111中文介紹

SGM3111是一款降壓/升壓充電泵 DC/DC 轉換器，可在 1.8V 至 5.5V 的輸入電源電壓范圍內提供 3.3V 的固定輸出電壓。

當輸入電壓下降到比輸出電壓低100mV時，芯片會平滑切換到Boost模式。在Boost模式下，SGM3111用作恒定頻率1.2MHz的雙電荷泵。當輸入電壓上升到穩壓輸出電壓以上時，芯片進入Buck模式，可用于低壓差線性穩壓器降壓。

SGM3111的軟啟動電路可以限制啟動時的浪涌電流。限流電路和熱關斷允許該器件接受輸出對地的持續短路。空載運行期間的低工作電流（60μA，TYP）和超低關斷工作電流（< 0.6μA）使器件更加省電。

SGM3111的應用只需要三個陶瓷電容，封裝尺寸小。SGM3111 采用綠色 TDFN-2×2-6FL 封裝。

SGM3111技術參數詳解

輸入電源電壓范圍：1.8V 至 5.5V

固定 3.3V 輸出

高達 150mA 輸出電流

模式自動切換

升壓模式下的開關頻率為 1.2MHz

低壓差線性穩壓器在降壓模式下運行

空載靜態電流：60μA（典型值）

低于 0.6μA 的超低關斷電流

軟啟動電路限制浪涌電流

關斷期間輸入與負載斷開

短路保護

熱關斷

采用綠色 TDFN-2×2-6FL 封裝

SGM3111數據手冊下載

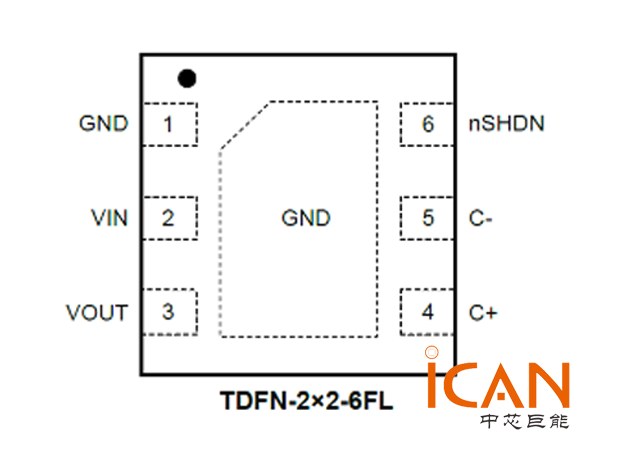

SGM3111引腳圖

SGM3111應用領域

2-3AA/鋰離子電池至 3.3V

用于 I/O 電源、相機、音頻等的低功耗設備。不同類型手持產品中的 PC 卡、邏輯等。
