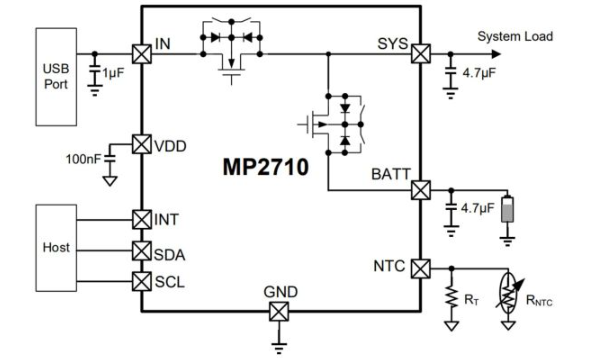

MP2710 是一款高度集成的單節鋰離子/鋰聚合物電池充電器，具有系統電源路徑管理 (PPM)，適用于空間受限的便攜式應用。代理銷售美國芯源旗下全系列IC電子元器件-中芯巨能為您提供MP2710中文資料：產品簡介、特點及優勢、原理圖及引腳圖。
MP2710 從交流適配器或 USB 端口獲取輸入電源，為系統負載供電并同時為電池充電。該充電器具有預充電 (PRE.C)、快速電流 (CC) 和恒壓 (CV) 調節以及充電終止和自動再充電功能。
PPM 功能通過自動選擇輸入、電池或兩者為系統供電，確保為系統持續供電。該功能具有從輸入到系統的低壓降 (LDO) 穩壓器以及從電池到系統的 100mΩ 開關。 PPM 將充電電流 (I CHG ) 與系統負載分開，從而實現正確的充電終止并使電池保持在滿充電模式。
MP2710 通過限制從輸入到系統以及從電池到系統的電流來提供系統短路保護 (SCP)。此功能對于防止鋰離子電池因電流過高而損壞尤其重要。如果電池電壓 (V BATT ) 降至可配置電池 UVLO 閾值以下，片上電池欠壓鎖定 (UVLO) 會切斷電池與系統之間的路徑。這可以防止鋰離子電池過度放電。
集成的 I 2 C 控制接口允許 MP2710 配置充電參數，例如輸入電流限制 (I IN_LIMIT )、最小輸入電壓調節 (V IN_MIN )、I CHG、電池調節電壓、安全定時器和電池 UVLO。

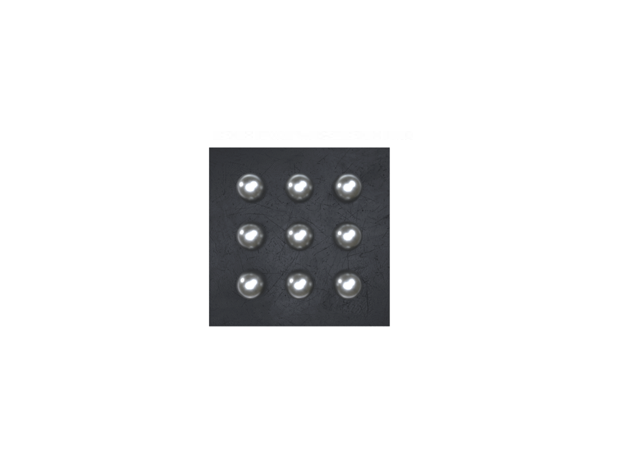

MP2710 采用 WLCSP-9 (1.85mmx1.85mm) 封裝。
4.35V 至 5.5V 工作輸入電壓 (V IN ) 范圍
高達 21V 的可持續 V IN
可配置充電電流 (I CHG ) 范圍為 8mA 至 456mA，步長為 2mA
1mA 終止電流
±0.5% 充電電壓精度
700μA 輸入靜態電流 (I IN_Q )
低功耗模式可減少電池消耗
用于電池溫度保護的可配置 JEITA 配置文件
無需負溫度系數 (NTC) 電阻分壓器即可節省電池電流 (I BATT )
用于控制運輸模式和系統重置的專用引腳
通過 I 2 C 或模擬引腳輸入運輸模式
通過 V IN插件或模擬引腳退出運輸模式
運輸模式下電池漏電流 <350nA
用于設置充電參數和狀態報告的I 2 C 接口
內置強大的充電保護：
電池充電安全定時器
熱調節和熱關斷
通過 I 2 C進行看門狗監控
采用 WLCSP-9 (1.85mmx1.85mm) 封裝
如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
