LTC7804是ADI一款專為高性能電源系統設計的同步升壓DC/DC開關穩壓器控制器，適用于需要高效、高功率密度解決方案的工程應用。該器件支持寬輸入電壓范圍，并具備多種優化功能，適合工業、通信及電池供電設備等場景。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供LTC7804同步升壓控制器技術手冊。

一、基本特性與工作原理

LTC7804采用恒頻電流模式控制架構，可驅動外部N溝道MOSFET組成完整的同步整流升壓電路。其主要優勢在于通過同步整流顯著提高轉換效率，減少發熱，從而降低對散熱設計的要求。該控制器可在高達3 MHz的頻率下工作，并支持鎖相功能，便于在多電源系統中實現頻率同步。

輸入電壓范圍為4.5V至40V，而在啟動后，其最低工作電壓可降至1V，這一特性使其非常適合用于電池供電或電壓波動較大的應用場景。輸出電壓最高可達40V，滿足高壓負載需求。

二、低功耗與動態響應優化

為了延長電池系統的運行時間，LTC7804在輕載條件下的靜態電流極低，典型值僅為14μA。關斷狀態下，電流進一步降低至1.2μA，有助于節能設計。

內置的OPTI-LOOP補償機制允許工程師根據實際輸出電容及其等效串聯電阻（ESR）調整補償網絡，從而在不同負載條件下實現最佳瞬態響應性能。這種靈活性提升了系統穩定性，并簡化了外圍電路設計。

三、多種工作模式選擇

LTC7804提供多種輕載工作模式，用戶可通過MODE引腳進行配置：

• 突發工作模式（Burst Mode?）：實現超低靜態電流和高效率；

• 跳脈沖模式（Skip Mode）：在保持一定響應速度的同時維持較高效率；

• 連續導通模式（Continuous Conduction Mode）：適用于對噪聲敏感的應用場景。

四、EMI抑制與噪聲管理

針對電磁干擾問題，LTC7804集成了擴頻調制（Spread Spectrum Frequency Modulation, SSFM）功能。該功能通過輕微調制開關頻率來分散能量，有效降低輸入輸出端的峰值傳導和輻射噪聲，幫助系統更容易通過EMC認證。

此外，該控制器還支持PassThru?模式，在此模式下同步MOSFET可被直接導通，使得輸入電壓幾乎無損耗地傳遞到輸出端，適用于輸入高于設定輸出電壓時的直通應用場景。

五、保護與檢測機制

LTC7804支持兩種電流檢測方式：使用外部分流電阻（RSENSE）或通過電感直流阻抗（DCR）采樣，提供了更高的設計自由度。同時，其具備完善的過流、欠壓鎖定及熱關斷保護功能，確保系統在異常工況下安全運行。

六、封裝與適用環境

LTC7804提供緊湊型16引腳3mm × 3mm QFN和MSOP封裝，具有良好的熱性能，適用于空間受限但要求高性能的嵌入式電源設計。

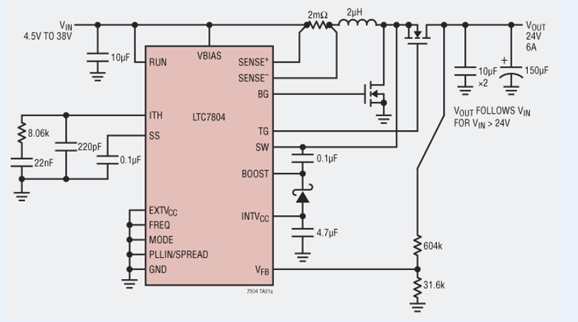

七、LTC7804原理圖

八、LTC7804訂購料號

LTC7804EMSE#PBF

LTC7804EMSE#TRPBF

LTC7804EMSE#WPBF

LTC7804EMSE#WTRPBF

LTC7804EUD#PBF

LTC7804EUD#TRPBF

LTC7804EUD#WPBF

LTC7804EUD#WTRPBF

LTC7804HMSE#PBF

LTC7804HMSE#TRPBF

LTC7804HMSE#WPBF

LTC7804HMSE#WTRPBF

LTC7804HUD#PBF

LTC7804HUD#TRPBF

LTC7804HUD#WPBF

LTC7804HUD#WTRPBF

LTC7804IMSE#PBF

LTC7804IMSE#TRPBF

LTC7804IMSE#WPBF

LTC7804IMSE#WTRPBF

LTC7804IUD#PBF

LTC7804IUD#TRPBF

LTC7804IUD#WPBF

LTC7804IUD#WTRPBF
