ISO1211是德州儀器一款專為數字輸入模塊設計的單通道隔離式24V至60V數字輸入接收器。它不僅具備高隔離電壓和抗干擾能力，還提供了卓越的數據傳輸速率和可靠性，適用于工業自動化、通信設備及電力系統等多種應用場景。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能詳細介紹ISO1211中文參數及引腳圖。

ISO1211中文參數

通道數：1

正向/反向通道：1/0

數據速率（最大）：4 Mbps

工作隔離電壓（VIOWM）：400 Vrms

浪涌隔離電壓（VIOSM）：5200 VPK

瞬態隔離電壓（VIOTM）：3600 VPK

耐受隔離電壓（VISO）：2500 Vrms

CMTI（最小值）：25 kV/μs

工作溫度范圍：-40°C 至 125°C

電源電壓（最大值）：60 V

電源電壓（最小值）：2.25 V

傳播延遲時間（典型值）：0.14 μs

這些參數使得ISO1211在多種苛刻環境下都能穩定運行，并提供高效的數據傳輸和強大的隔離保護。

高隔離電壓與抗干擾能力

ISO1211具有出色的隔離電壓特性，能夠承受高達400 Vrms的工作隔離電壓、5200 VPK的浪涌隔離電壓以及3600 VPK的瞬態隔離電壓。此外，其耐受隔離電壓達到2500 Vrms，確保了設備在高壓環境下的安全性和可靠性。這使得ISO1211非常適合應用于工業控制系統、電力監控系統等對電氣隔離要求較高的場合。

高共模瞬態抗擾度（CMTI）

ISO1211的CMTI（最小值）為25 kV/μs，這意味著它能夠在高速變化的共模電壓下保持信號的完整性，有效防止外部噪聲對數據傳輸的影響。這一特性對于保證系統在復雜電磁環境中的穩定性至關重要。

數據傳輸速率與低延遲

ISO1211的最大數據速率為4 Mbps，結合其典型的0.14 μs傳播延遲時間，使其能夠快速、準確地傳輸數據。這對于需要實時監控和控制的應用場景尤為重要，例如工業自動化生產線上的傳感器數據采集和狀態監測。

寬泛的工作溫度范圍

ISO1211的工作溫度范圍為-40°C至125°C，這使得它能夠在極端環境下正常工作。無論是寒冷的戶外環境還是高溫的工業廠房，ISO1211都能保持穩定的性能，確保系統的可靠運行。

靈活的電源電壓范圍

ISO1211支持從2.25V到60V的寬電源電壓范圍，適應多種不同的供電條件。這種靈活性使得ISO1211可以應用于各種不同的設備中，從低功耗的便攜式設備到高功率的工業控制系統。

ISO1211應用領域

ISO1211廣泛應用于多個行業，特別是在以下領域表現尤為突出：

工業自動化：用于PLC（可編程邏輯控制器）、DCS（分布式控制系統）等設備的數字輸入接口，確保信號的可靠傳輸和隔離保護。

通信設備：在通信基站、路由器等設備中，ISO1211能夠提供穩定的數據傳輸和抗干擾能力，保障系統的正常運行。

電力系統：用于電力監控系統中的信號隔離和數據采集，確保電力系統的安全性和穩定性。

交通運輸：在鐵路信號系統、車載控制系統等中，ISO1211能夠提供可靠的信號傳輸，保障交通安全。

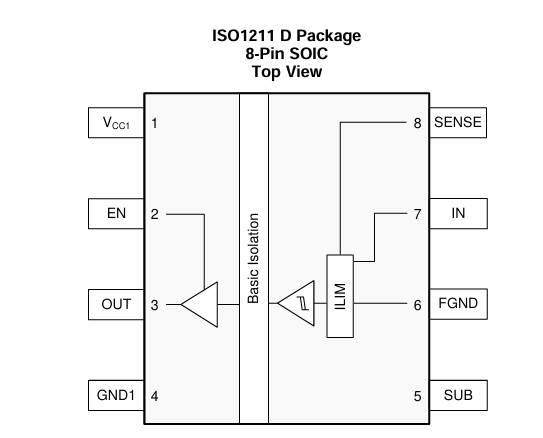

ISO1211引腳圖

ISO121訂購型號

ISO1211有以下兩種訂購型號可供選擇：

IS01211D：適用于標準應用場景，滿足大多數用戶的需求。

IS01211DR：帶有擴展功能或特殊封裝選項，適合對性能有更高要求的應用。
