納芯微全新推出的NSR114xx-Q1系列車規級40V寬輸入同步降壓轉換器，以其高可靠性、高效率和低EMI三大核心優勢，為新能源汽車的電源方案帶來了顯著提升。該系列產品提供QFN-14和QFN-12兩種封裝，適用于汽車中控VCU/TBOX、ADAS、信息娛樂系統等多種應用場景。

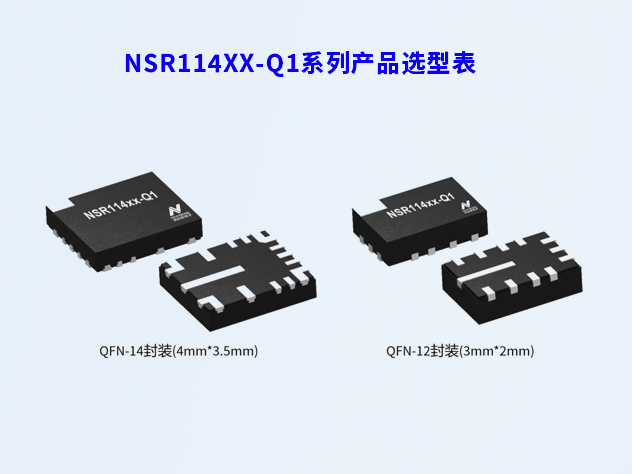

NSR114xx-Q1系列封裝與選型

NSR114xx-Q1系列包括以下型號：

NSR11440A-Q1QAOR

NSR11440B-Q1QAOR

NSR11440C-Q1QAOR

NSR11430A-Q1QAOR

NSR11430B-Q1QAOR

NSR11430C-Q1QAOR

NSR11431A-Q1QAOR

NSR11431B-Q1QAOR

NSR11431C-Q1QAOR

這些型號覆蓋了多種應用需求，確保用戶可以根據具體場景選擇最合適的解決方案。

NSR114xx-Q1系列產品亮點

寬輸入電壓，高可靠供電

納芯微NSR114xx-Q1系列具備3~40V的超寬輸入電壓范圍（VIN），能夠全場景適配車機應用。輸出電壓范圍在1~0.95*VIN之間，可提供高達4A的輸出電流，輕松應對高壓拋負載及低溫冷啟動等極端工況。通過AEC-Q100 Grade 1認證，可在-40℃至125℃的溫度范圍內穩定運行，并且在整個溫度范圍內實現±1%的高輸出電壓精度，確保MCU、傳感器等關鍵設備的供電安全。

高能效設計，續航與性能兼顧

NSR114xx-Q1系列具有超低靜態功耗，典型靜態工作電流IQ僅12μA，關斷電流ISHDN僅160nA。即使在1mA負載下，也能實現85%的效率，大幅降低系統待機功耗，延長電池續航時間。其低導通阻抗設計，集成59mΩ的HS-FET和29mΩ的LS-FET，支持最高4A負載電流，在12V電池供電場景下，輸出5V時可實現高達95%的峰值效率，并具備出色的熱穩定性。此外，外置偏置供電功能進一步優化了系統效率，BIAS管腳支持外部5.5V以上供電，從而降低輸入側電流。

低EMI優化設計，滿足CISPR25 Class 5標準

為了減少電磁干擾（EMI），NSR114xx-Q1系列采用了多項先進技術：

Flip Chip技術：將芯片直連引腳，相比傳統封裝減小了尺寸，減少了鍵合線的影響，降低了寄生電感和寄生阻容，提升了高頻特性。

對稱式引腳分布設計：優化了VIN→GND輸入電流路徑，減少了回流面積，抑制了高頻噪聲；雙VIN并聯輸入抑制了寄生參數引起的高頻振鈴，優化了EMI性能；輸入電流回路磁場互相抵消，進一步降低了寄生電感；優化SW和FB管腳間距，減少了高頻開關噪聲對敏感信號的干擾。

展頻技術：基于可選的自研展頻技術，通過LFSR偽隨機頻率調制，將固定開關頻率的發射能量均勻調制到±5.5%的頻帶區間，顯著降低了特定頻點的能量峰值，優化了EMI性能。此外，芯片支持200kHz至2.2MHz的開關頻率調節，可根據應用需求選擇合適的工作頻率，進一步優化EMI特性。

NSR114xx-Q1系列應用前景與總結

憑借這些優勢，NSR114xx-Q1系列無需外部共模電感即可滿足CISPR25 Class 5標準。該系列產品廣泛應用于汽車中控VCU/TBOX、ADAS、信息娛樂系統等領域，提供了高效可靠的電源解決方案。

隨著新能源汽車市場的快速發展，對電源管理的要求也越來越高。納芯微NSR114xx-Q1系列不僅在性能上表現出色，還通過其緊湊的設計和卓越的EMI控制能力，為汽車制造商提供了靈活且高效的電源管理解決方案。這不僅有助于提升新能源汽車的整體性能，還能延長電池續航時間，增強系統的穩定性和可靠性。

總之，納芯微NSR114xx-Q1系列車規級同步降壓轉換器，以其高可靠性、高效率和低EMI的優勢，成為新能源汽車電源方案的理想選擇。無論是面對復雜的車載環境還是嚴格的行業標準，NSR114xx-Q1都能提供全面的支持，助力新能源汽車產業邁向新的高度。
