SQ9702/3T是士蘭微電子一款面向直流電機控制的單通道H橋柵極驅動器，適用于驅動四個外部NMOS晶體管，實現雙向刷式直流電機的高效控制。該器件集成了多種功能與保護機制，為工程師在電機控制應用中提供了高度集成和靈活的設計方案。代理銷售士蘭微電子旗下全系列IC電子元器件-中芯巨能為您提供SQ9702/3T：主要特性、應用領域及原理圖。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

主要特性與技術分析

SQ9702/3T支持三種控制模式：PH/EN、獨立半橋以及PWM輸入，滿足不同應用場景的需求。其中，獨立半橋模式允許共享多個電機的半橋驅動資源，從而優化系統成本并提高設計靈活性。此外，通過固定關斷時間的PWM電流斬波機制，可以精確調節繞組電流，提升電機運行的穩定性和效率。

該驅動器內置電荷泵電路，可提供100%占空比的支持，并具備驅動外部防反灌電路的能力，從而簡化外圍設計，增強系統的可靠性。智能柵極驅動技術的應用使得無需額外的外部柵極驅動元件（如電阻或穩壓管），同時還能為外部MOSFET提供有效的保護。

對于防止直通（shoot-through）問題，SQ9703T支持死區時間配置，而SQ9702T則采用固定的死區時間設置，以確保上下橋臂不會同時導通，從而避免功率器件損壞。此外，壓擺率（slew rate）調節功能有助于降低電磁干擾（EMI），并防止因柵極短路引起的異常工作狀態。

SQ9702/3T還具備主動與被動下拉功能，有效抑制dv/dt引起的柵極誤導通現象，保障系統在復雜工況下的穩定性。

集成化模擬與數字功能

該器件集成了一個高精度的電流采樣放大器，其中SQ9703T的增益可調，便于適配不同的電流檢測需求。結合內部的PWM電流調節模塊，可實現對電機繞組電流的閉環控制，提高系統的響應速度和控制精度。

SQ9703T還配備了SPI串行接口，用于寄存器配置和故障診斷，增強了系統的可編程性與實時監控能力。此外，看門狗定時器（Watchdog Timer）和過溫警告（OTW）等功能提升了系統的安全等級。

保護機制全面可靠

SQ9702/3T集成了多項內部保護功能，包括：

欠壓鎖定（UVLO 和 CPUV）

過流保護（OCP）

柵極驅動故障檢測（GDF）

熱關斷（TSD）

故障輸出指示（nFAULT）

這些保護機制確保了芯片在極端工況下仍能保持穩定運行，同時通過nFAULT引腳向主控單元反饋故障信息，便于快速定位問題并采取應對措施。

應用場景與封裝形式

SQ9702/3T的工作電壓范圍寬泛（5.5V至45V），支持1.8V、3.3V及5V邏輯輸入，兼容多種控制器平臺。其QFN-32封裝（5x5mm，0.5mm間距）適合空間受限的工業和汽車電子應用。此外，該器件符合AEC-Q100 Grade 1標準，可在-40°C至125°C溫度范圍內穩定工作，適用于車載電機控制系統。

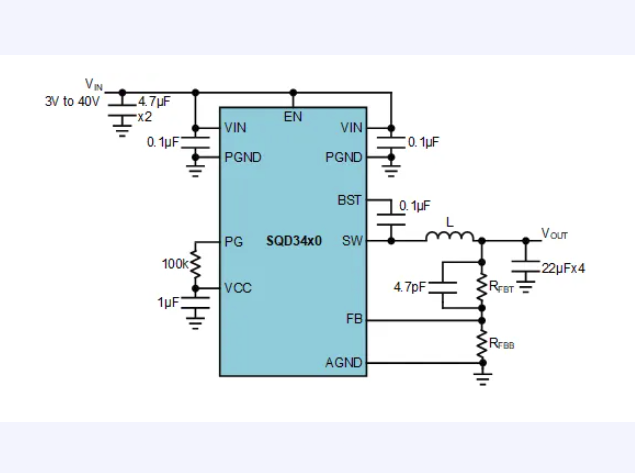

SQ9702/3T原理圖

總結

SQ9702/3T以其高度集成、靈活控制和多重保護機制，成為直流電機控制領域的優選解決方案。無論是工業自動化設備還是汽車電子系統，該驅動器都能顯著提升系統性能與可靠性，為工程師帶來更高效的設計體驗。
