TMC9660：集成化電機控制IC的創新突破

來源：ADI原廠代理授權-中芯巨能| 發布日期：2025-04-26 10:00:01 瀏覽量：

在當今快速發展的工業自動化和智能設備領域，電機控制技術正朝著高效、集成化和智能化的方向發展。TMC9660作為一款高度集成的單片柵極驅動器和電機控制器IC，憑借其強大的功能和靈活的配置，成為眾多應用的理想選擇。ADI原廠代理授權-中芯巨能將詳細介紹TMC9660的技術參數、應用領域以及其如何滿足現代工業和消費電子設備的需求。

TMC9660的技術參數詳解

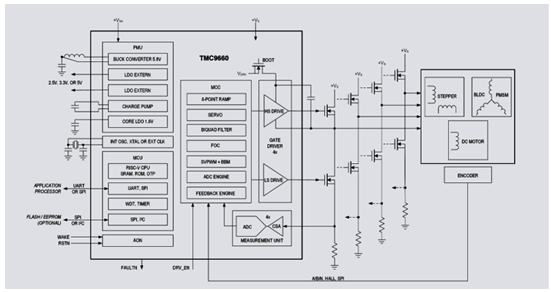

TMC9660（訂購型號：TMC9660ATB+、TMC9660ATB+T）是一款集成了多種功能模塊的高性能電機控制芯片。它不僅包含智能門驅動器，還集成了基于硬件的磁場定向控制（FOC）和伺服控制器，能夠實現速度、位置和斜坡發生器的精確控制。此外，它還支持多種電機類型，包括三相永磁同步電機（PMSM）、無刷直流電機（BLDC）、兩相步進電機和有刷直流電機，適用于廣泛的工業和消費應用場景。

在電源管理方面，TMC9660表現出色。它配備了強大的電源管理單元（PMU），包括一個5.8V/600mA的降壓轉換器和兩個可配置的低壓差（LDO）穩壓器，能夠為外部電路提供穩定的電源支持。此外，它還具備電荷泵和涓流充電泵，支持100% PWM占空比，進一步提升了系統的靈活性和效率。

TMC9660的另一個顯著特點是其高度集成的反饋和測量功能。它支持多種反饋位置傳感器，如霍爾傳感器、A/B/N編碼器和SPI接口，能夠實現精確的電機位置反饋。同時，它還配備了底部分流電流測量功能，包括可編程的電流檢測放大器（CSA）和模數轉換器（ADC），能夠實現精確的電流控制。

在通信和配置方面，TMC9660提供了多種接口選項，包括SPI和UART接口，用于與主控制器或應用處理器進行高效通信。它還支持參數存儲功能，可選地使用SPI閃存或I2C EEPROM，方便用戶存儲和調用配置參數。此外，TMC9660還具備低功耗休眠模式，帶有喚醒按鈕和定時器支持，能夠在不使用時降低功耗，延長設備的使用壽命。
