在電子設備的電源管理系統中，隔離誤差放大器是確保電源穩定性和效率的關鍵組件。ADuM3190作為一款采用ADI公司iCoupler?技術的隔離誤差放大器，憑借其卓越的性能和廣泛的適用性，正在成為眾多電源設計的首選。

ADuM3190專為帶原邊控制器的線性反饋電源設計，與傳統的光耦合器和分流調節器解決方案相比，在瞬態響應、功率密度和穩定性方面都有顯著提升。傳統的光耦合器解決方案在高溫和長期使用過程中，電流傳輸比會變得不穩定，而ADuM3190的傳輸功能在寬溫度范圍（-40°C至125°C）內保持穩定，不受壽命周期的影響，這使得它在長期運行的電源系統中更具優勢。

ADuM3190內置了寬頻運算放大器，能夠支持多種常用的電源環路補償技術。其快速響應能力允許反饋環路對快速瞬變調節和過流條件做出及時反應，這對于需要高精度和高可靠性的電源系統來說至關重要。此外，ADuM3190還內置了一個高精度1.225V基準電壓源，可以與電源輸出設定點進行比較，進一步提高了電源系統的精度和穩定性。

在封裝方面，ADuM3190采用了小型QSOP-16封裝，隔離電壓達到2.5kVrms，這使得它在緊湊的空間內提供了強大的隔離性能，非常適合于對空間和安全性要求較高的應用。

ADuM3190應用領域

ADuM3190的應用范圍非常廣泛，包括：

線性電源：在需要高精度和低噪聲的線性電源中，ADuM3190能夠提供穩定的反饋控制。

逆變器：在太陽能逆變器和電機驅動逆變器中，ADuM3190的快速瞬態響應和高精度特性能夠確保系統的高效運行。

不間斷電源（UPS）：在UPS系統中，ADuM3190能夠提供可靠的隔離反饋，確保在市電中斷時，UPS能夠快速切換到電池供電模式。

DOSA兼容模塊：ADuM3190兼容DOSA標準，能夠與各種DOSA模塊無縫集成。

電壓監控器：在需要精確電壓監控的應用中，ADuM3190的高精度基準電壓源和快速響應能力使其成為理想選擇。

汽車系統：ADuM3190通過了汽車應用認證，能夠在汽車的惡劣環境中穩定運行，適用于汽車電子系統中的電源管理。

ADuM3190產品特性

ADuM3190的主要特性包括：

穩定性：在隔離反饋應用中保持穩定性，初始精度為0.5%，全溫度范圍精度為1%。

兼容性：兼容II型或III型補償網絡，基準電壓為1.225V，符合DOSA標準。

低功耗：工作電流小于7mA，總功耗低，適合低功耗應用。

寬電源電壓范圍：VDD1和VDD2的電壓范圍均為3V至20V，適應多種電源環境。

高帶寬：400kHz的帶寬能夠快速響應瞬態變化。

高隔離電壓：2.5kVrms的隔離電壓確保了在高壓環境下的安全性。

安全和法規認證：通過UL認證（依據UL 1577，1分鐘2,500Vrms）、CSA元件驗收通知5A、VDE合格證書等，符合國際安全標準。

寬溫度范圍：工作環境溫度范圍為-40°C至+125°C，最高結點溫度為150°C，適合各種惡劣環境。

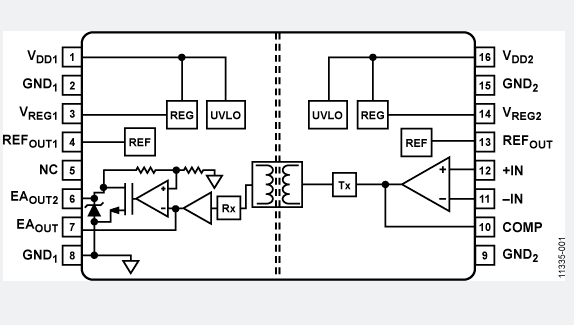

ADuM3190引腳圖及原理圖

ADuM3190原理圖

ADuM3190憑借其高性能、高穩定性和廣泛的適用性，正在成為電源管理系統中的理想選擇。無論是在工業應用中的逆變器和UPS，還是在汽車電子系統中的電源管理，ADuM3190都能提供可靠的隔離反饋和高精度的電壓控制。如果你正在尋找一款能夠提升電源系統性能和可靠性的隔離誤差放大器，ADuM3190絕對值得你的關注。如需ADuM3190產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
