在工業過程控制、便攜式醫療設備及自動化測試設備中，高通道密度的多路復用數據采集系統（DAS）已成為設計趨勢。此類系統通常需要對多個傳感器信號進行順序采樣，并通過一個或多個ADC完成數字化處理。如何選擇合適的ADC架構，成為實現高性能、低功耗和緊湊布局的關鍵。

一、多路復用系統的典型結構與挑戰

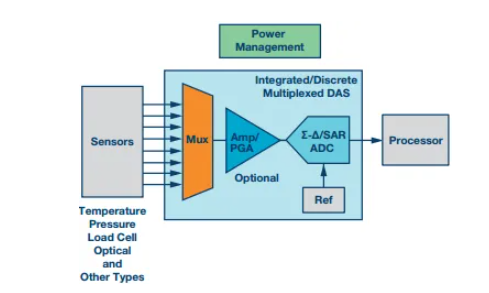

圖1所示為典型的多路復用DAS結構，其核心在于通過一個多路復用器（MUX）將多個模擬輸入信號依次切換至單個ADC進行轉換。這種方式的優勢在于：

圖1

減少ADC數量；

節省PCB空間；

降低整體功耗和成本。

然而，該方案也面臨以下技術挑戰：

通道切換引起的反沖：每次切換通道時，MUX輸出端會產生電壓瞬態，需足夠帶寬和緩沖能力以確保快速建立；

導通電阻與漏電流影響：這些參數會導致增益誤差，必須盡可能減小；

ADC驅動器要求提高：面對大幅值階躍輸入，驅動器需具備高帶寬和良好壓擺率性能。

此外，系統還需考慮抗混疊濾波、同步采樣能力以及通道間串?dāng)_等問題。

二、SAR ADC架構及其適用場景

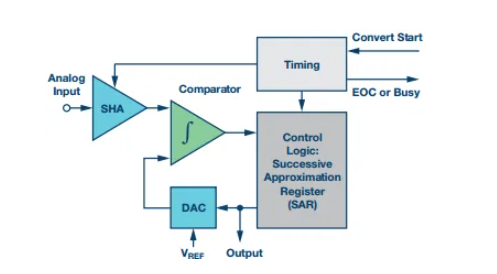

逐次逼近寄存器型（SAR）ADC采用電荷再分配DAC陣列結構（見圖2），具有如下特點：

圖2

非流水線式結構，延遲極低；

每次轉換僅需N個時鐘周期（N為分辨率位數）；

支持異步操作，適合閉環控制系統；

輸入帶寬可達數十MHz，適用于寬帶信號采集。

SAR ADC因其低功耗、小封裝、無延遲等優勢，在需要快速通道切換的多路復用系統中廣泛應用。但其也有局限性：

需外部驅動放大器和抗混疊濾波器；

對大階躍輸入響應依賴于驅動器性能；

分辨率一般限制在16~18位。

因此，SAR ADC更適合中高速、中等精度的多通道應用，如工廠自動化中的實時監測系統。

三、Σ-Δ ADC架構及其適用場景

Σ-Δ型ADC基于調制器過采樣原理（見圖3），通過數字濾波和抽取實現高分辨率（見圖3）。其主要特性包括：

圖3

高精度（可達24位）；

內置數字濾波器，可抑制50Hz/60Hz工頻干擾；

輸出數據速率較低，適合慢變信號采集；

具有優異的動態范圍和噪聲性能。

Σ-Δ ADC適用于需要高精度、低帶寬的應用，如溫度、壓力、稱重等傳感器信號采集。其不足之處在于：

存在群延遲，不適合實時控制；

多路復用時受數字濾波器建立時間限制；

部分型號支持“零延遲”模式，可在首次采樣后輸出有效數據。

對于需要統一多通道同步數字化的系統而言，Σ-Δ架構提供了更高的測量精度和穩定性。

四、兩種架構在多路復用系統中的比較

五、集成式 vs 分立式解決方案選型建議

目前市場上存在兩類多路復用DAS實現方式：

集成式方案：如AD7606（SAR）、AD7124（Σ-Δ）等，內置MUX、PGA、濾波器甚至校準功能，簡化設計流程，節省空間，適合標準化應用。如需AD7606產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

分立式方案：允許工程師靈活選擇ADC、MUX、放大器等元件，適用于特殊性能需求或定制化系統，但設計復雜度高，需應對時序、建立時間、誤差補償?shù)忍魬?zhàn)。

六、結語

在構建多路復用數據采集系統時，工程師應綜合考慮系統所需的采樣速率、精度、功耗、尺寸及成本等因素，合理選擇SAR或Σ-Δ ADC架構。SAR ADC適用于高速、中等精度、低延遲的場合；而Σ-Δ ADC則更擅長于高精度、低帶寬、抗干擾要求高的應用。

隨著高度集成ADC芯片的發展，許多傳統信號調理難題已被片內解決，使得系統設計更加高效可靠。未來，結合智能通道管理與自適應濾波技術，將進一步提升多路復用DAS的性能邊界。
