探索亞德諾半導體ADP5600在交錯式反相電荷泵中的應用與優勢

來源：中芯巨能：提供選型指導+樣片測試+現貨供應| 發布日期：2025-05-09 18:00:01 瀏覽量：

隨著現代電子設備對電源噪聲的要求日益嚴格，如何在保持系統高效運行的同時降低電磁干擾(EMI)和電壓紋波成為工程師們面臨的重要課題。代理銷ADI售亞德諾半導體旗下全系列IC電子元器件-中芯巨能為您介紹ADI的ADP5600芯片，通過分析其在交錯式反相電荷泵(IICP)架構中的實際應用，為工程師提供設計低噪聲、高性能電源系統的參考。

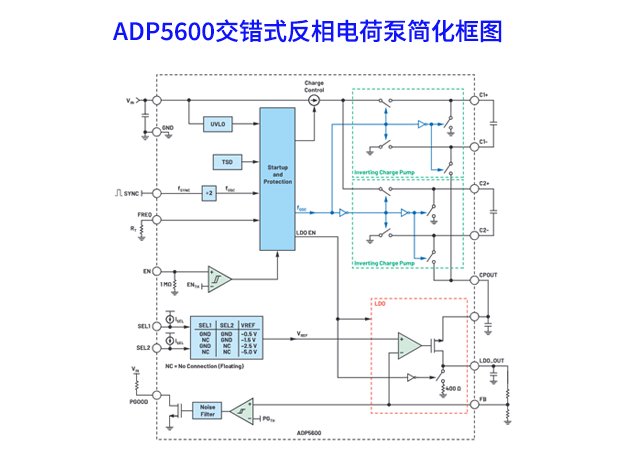

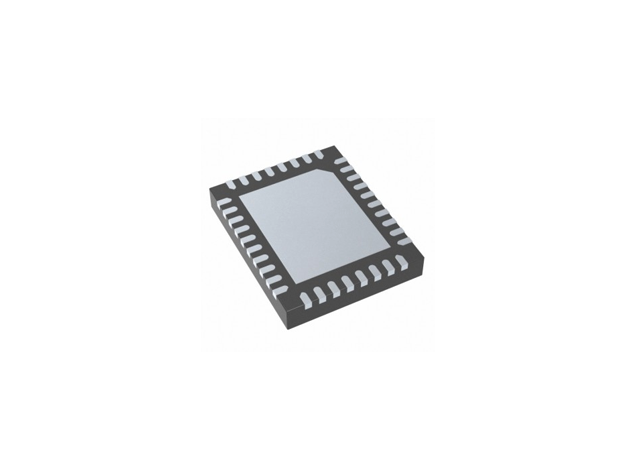

亞德諾半導體ADP5600是一款集成低壓差(LDO)線性穩壓器的交錯式電荷泵逆變器，能夠有效減少輸出電壓紋波和反射輸入電流噪聲。相較于傳統基于電感或電容的解決方案，ADP5600的獨特設計不僅降低了噪聲水平，同時也保證了方案的小尺寸和高效率。該芯片支持100 kHz至1.1 MHz的可編程開關頻率，并且可以同步到高達2.2 MHz的外部時鐘，使得其非常適合用于噪聲敏感的應用場景中。

測試數據顯示，在相同條件下，ADP5600的輸入和輸出電壓紋波比傳統的非交錯式反相電荷泵減少了約14倍。此外，第一和第三開關諧波的噪聲也降低了12 dB至15 dB，這表明ADP5600在EMI性能上具有顯著的優勢。這些改進對于需要低噪聲供電的數據轉換器、RF放大器和RF開關等應用至關重要。

除了卓越的電氣性能，ADP5600還提供了全面的故障保護功能，包括過載保護、短路飛跨電容保護、欠壓鎖定(UVLO)、精密使能和熱關斷等特性。特別是其獨特的飛跨電容限流技術，有助于減小飛跨電容充電時的峰值電流尖峰，進一步提升了系統的穩定性和可靠性。

在具體的應用實例中，以ADAR1000為案例，展示了如何利用ADP5600從12V輸入生成-5V/50mA和-3.3V/1mA的電源軌。結合LT3093超低噪聲LDO線性穩壓器，整個系統實現了極低的輸出電壓紋波和優越的PSRR性能，滿足了現代精密和RF系統的嚴格要求。

總之，ADP5600憑借其在降低電壓紋波和EMI方面的突出表現，以及靈活的設計適應性，為工程師提供了一種理想的解決方案，特別是在處理需要低噪聲環境的高端應用領域。通過合理配置ADP5600及其外圍電路，可以有效地優化電源系統設計，達到既定的技術指標并提高產品的市場競爭力。如需ADP5600產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
