在現代汽車電子系統中，車身控制模塊（BCM）扮演著至關重要的角色，它負責管控車輛的各類車身功能。隨著技術的不斷發展，汽車制造商和工程師們對 BCM 的性能、成本控制以及可靠性提出了更高的要求。在此背景下，SGMCD1020Q 作為一款高性能的集成芯片，憑借其高度集成化、低功耗、高可靠性以及功能豐富的特性，為汽車電子系統的設計和應用帶來了全新的解決方案，推動了汽車電子技術的升級與發展。

一、高度集成化設計：節省空間與成本

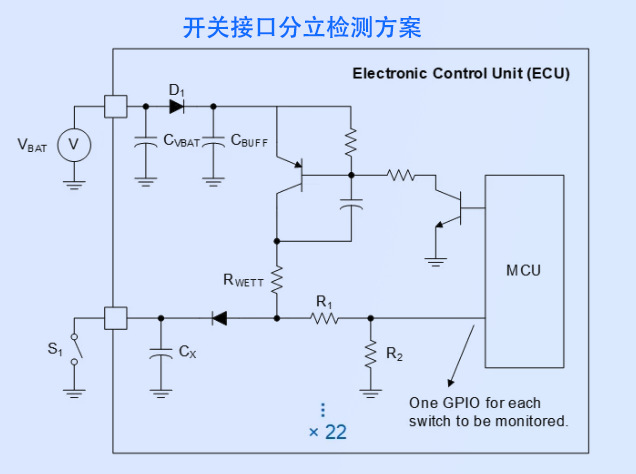

圣邦微電子SGMCD1020Q 的核心優勢之一在于其高度集成化的設計。該芯片將 22 通道開關檢測接口和 22 選 1 模擬多路復用器集成于一體，能夠同時檢測多個開關狀態并處理模擬輸入信號。這種集成化設計大幅減少了傳統分立方案中所需的外部元件數量，例如電阻、電容和二極管等。通過減少外部元件的使用，SGMCD1020Q 不僅降低了微控制器（MCU）的資源占用，還顯著減少了電路板的空間需求，從而降低了元件采購和生產成本。此外，簡化的設計流程進一步提升了系統的整體可靠性，為汽車電子系統的設計帶來了極大的便利。

二、低功耗模式：助力節能降耗

在汽車電子系統中，低功耗是至關重要的特性，尤其是在車輛處于睡眠狀態時。SGMCD1020Q 擁有出色的低功耗模式，其典型待機電流 IBATP 僅為 70μA，IVDDQ 為 4.4μA。這一特性使其在對低睡眠狀態電流有嚴格要求的應用場景中表現出色，能夠顯著降低系統功耗，有效延長汽車電池的使用壽命，提升汽車電氣系統的整體效率。相比之下，傳統的分立檢測方案很難實現如此低的功耗水平，SGMCD1020Q 在節能降耗方面的優勢顯而易見。

三、高可靠性保障：確保系統穩定運行

汽車的電氣環境復雜多變，因此 BCM 的可靠性至關重要。SGMCD1020Q 配備了多種保護和故障檢測機制，包括欠壓、過壓、過熱保護以及 SPI 通信錯誤檢測等功能。這些機制能夠有效應對各種異常情況，確保系統在復雜的電氣環境中穩定運行，顯著降低故障發生的概率。此外，SGMCD1020Q 在接地偏移、短路等異常條件下仍能保持正常工作，展現出卓越的可靠性。相比傳統分立檢測方案，SGMCD1020Q 在可靠性方面的表現更為出色，為汽車電子系統的穩定運行提供了堅實的保障。

四、功能豐富：提升檢測靈活性與可擴展性

SGMCD1020Q 的功能豐富性進一步提升了系統的靈活性和可擴展性。通過軟件配置，該芯片可以靈活適應多樣化的開關檢測需求。當需要增加新的開關功能或擴展系統功能時，僅需進行軟件升級和少量硬件調整，即可快速實現功能升級。這種靈活性和可擴展性使得汽車制造商能夠在不增加過多硬件成本的情況下，輕松實現系統功能的升級和優化。

其主要功能特點如下：

（一）可編程高精度濕電流

SGMCD1020Q 提供 2mA、8mA、12mA 和 16mA 四個檔位的可編程高精度濕電流，可根據不同檢測需求靈活配置。小電流適用于模擬開關狀態檢測，有利于 ADC 在滿量程范圍內實現更精細的分辨；大電流則可有效去除機械開關觸點氧化效果，同時具備更強的外部電容電流拉灌能力，顯著縮短響應時間。

（二）可編程濕電流持續時間

該芯片支持連續或脈沖模式，可根據具體應用場景靈活配置濕電流的持續時間，以適應不同的開關檢測需求。

（三）可編程輪詢周期

在輪詢模式下，輪詢周期可在 3ms 至 128ms 范圍內靈活配置，共提供 16 個檔位，滿足不同檢測頻率的需求。

（四）可選擇喚醒功能

當開關狀態發生變化時，SGMCD1020Q 可主動向 MCU 發出通知，提高系統響應速度和實時性，確保快速響應開關操作。

（五）高效穩定通信

SGMCD1020Q 支持 3.3V/5.0V SPI 協議，可直接與 MCU 進行高效穩定的通信，確保數據傳輸?shù)臏蚀_性和可靠性，進一步優化系統性能。

五、總結

SGMCD1020Q 憑借其高度集成化、低功耗、高可靠性以及功能豐富的特性，完美契合了現代汽車電子系統對開關檢測接口的嚴格要求。它為車身控制模塊（BCM）提供了一種高效、節能、可靠的解決方案，能夠顯著提升汽車電子系統的整體性能，同時降低系統成本。SGMCD1020Q 的應用將有力推動汽車電子系統的發展和升級，為汽車制造商和用戶帶來更加優質的產品體驗。
