在工業自動化領域，步進電機因其精準的控制能力而被廣泛應用，從工業機器人到3D打印機，再到計算機硬盤，都能看到它的身影。傳統步進電機是一種開環控制系統，能夠通過控制脈沖精確控制轉子的角度位置，而無需依賴傳感器反饋。這種控制方式使得步進電機的脈沖輸入按照固定規律發出，電機僅依靠既定脈沖工作。由于其低成本和簡易性，大部分基于步進電機的運動系統都運行在開環狀態下。然而，開環控制也存在潛在問題，例如在指令步與實際步之間可能會失去同步。

閉環控制的出現為步進電機帶來了新的發展機遇。閉環控制通過將被控輸出以一定方式返回到輸入端，并對輸入端施加控制影響，從而實現精準的控制效果。對于步進電機而言，閉環控制采用位置反饋或速度反饋來確定與轉子位置相適應的相位轉換，閉合了回路以校驗和控制失步、檢測電機堵轉，并保證更大的有效力矩輸出。這種技術不僅提升了步進電機的精度和效率，還使其具備了與伺服電機相媲美的性能，同時保留了步進電機低成本的優勢。閉環步進電機因此成為對安全性、可靠性和精度要求較高的運動控制應用的經濟之選。

伺服電機通常配備編碼器并依賴編碼器工作，而閉環控制的步進電機（步進伺服電機）則兼具步進電機和伺服電機的優點。閉環步進電機驅動特別適用于需要頻繁啟動和停止的場合。即使在皮帶機構、凸輪、鏈條驅動等負載發生變動的情況下，閉環步進電機也無需通過增益調節即可實現精確定位。相比之下，伺服電機的增益調節過程復雜且耗時，且在停止時由于依賴編碼器定位，無法實現絕對靜止，而閉環步進電機則能夠無振動地停止，特別適合用于低剛性機構，如光學領域等。此外，閉環步進電機相比同等安裝尺寸的伺服電機，能夠驅動更大慣性的負載，并且可以在3000-4000RPM的高速范圍內穩定運行而不丟步。與開環步進電機一樣，閉環步進電機與控制指令同步運行，能夠在短行程、短時間內完成精確定位，而傳統伺服電機由于存在位置整定時間，通常不適用于短行程定位場合。

閉環步進電機的另一大優勢在于其寬廣的速度范圍和大力矩輸出能力。與傳統的微步（細分）驅動不同，閉環步進電機可以根據電機轉速采用獨特的電流控制技術，在高速范圍內依然能夠輸出大力矩。配合ADI Trinamic的CoolStep和Dcstep驅動器，閉環步進電機的輸出電流會隨著外部負載動態增加或減少。由于采用了矢量控制技術以及ADI Trinamic特有的StealthChop和SpreadCycle專利技術，閉環步進電機在低速時能夠實現無振動、靜音運行。此外，閉環步進電機與Coolstep技術結合，能夠減少電機發熱，降低運行溫度，提高效率并實現節能。

傳統的閉環系統通常采用控制器、驅動器、電機分體式設計，這種設計存在接線繁瑣、售后服務不便以及脈沖/方向控制信號容易受到強磁場干擾等諸多缺點。同時，由于編碼器信號僅反饋到驅動器，屬于半閉環，無法檢測控制部分的脈沖丟失。而ADI Trinamic采用的位置全閉環控制模式，模塊集成了總線接口、運動控制功能、輸入輸出、電機驅動和程序存儲，編碼器信號反饋到模塊內部完成閉環控制，具有布線簡單、控制精確、售后維護方便等諸多優勢。

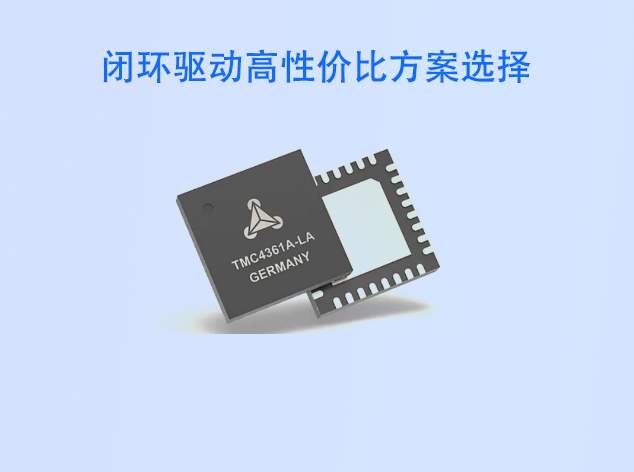

在閉環驅動方案中，TMC4361與TMC2130/TMC5130（小功率）或TMC2160/TMC5160（大功率）的組合是高性價比的選擇。TMC4361是一款步進電機全閉環伺服控制器，能夠實現電流環、速度環、位置環的全閉環工作，并帶有S形斜坡發生器，可實現任意點的加減速，防止電機啟停時發生過沖現象。此外，TMC4361采用ADI Trinamic的DcStep、閉環控制和ChopSync技術，能夠快速驅動高負載而不會出現步進損耗。

例如，在閉環控制的整個運動過程中，如果發現發出了1000個脈沖但電機只走了998步，系統將發送指令反饋給MCU，MCU再補回兩個脈沖，讓電機完成1000步的指令。閉環控制的步進電機具備校驗步數、防止丟步、堵轉檢測、力矩控制等關鍵技術，其穩定性更好、精度更高，同時具備高響應、高速性。

TMC4361步進電機閉環驅動方案的優勢在于支持絕對值編碼器，可選增量編碼器或絕對值編碼器，為工程師設計提供了便利。此外，它還具備S形斜坡控制、急停防過沖、頻繁啟停能力、任意點加減速控制、免增益靜止無抖動、靜音低速無抖動以及高速高效率高響應等特點。
