在現代電子設備中，電源設計的緊湊性和效率是至關重要的。隨著對小型化和高性能需求的不斷增加，工程師們不斷尋找新的方法來優化電源設計。芯片代理商-中芯巨能將介紹如何利用單個電感器（inductor）設計出更加緊湊且高效的電源系統，幫助您更好地理解這一技術并應用于實際項目中。

1. 電感器在電源設計中的作用

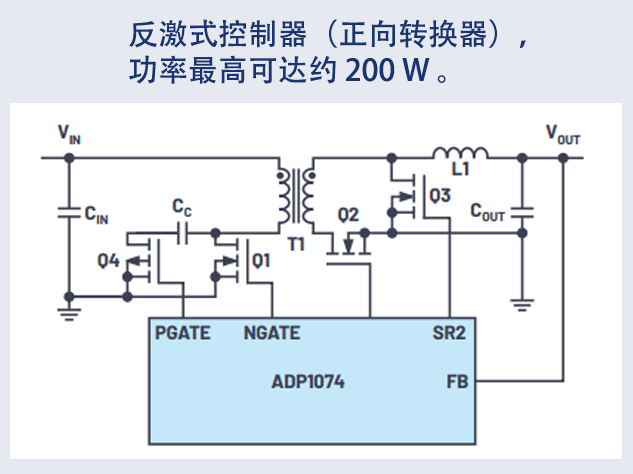

電感器是一種儲能元件，廣泛應用于開關電源（SMPS）中。它通過存儲和釋放能量來平滑電流波動，從而實現電壓調節。在傳統的降壓轉換器（Buck Converter）或升壓轉換器（Boost Converter）中，通常需要多個電感器來完成不同的功能。然而，通過巧妙的設計，可以使用單個電感器實現多種功能，從而簡化電路結構，減少元件數量，提高整體系統的緊湊性。

2. 單電感多輸出（SIMO）拓?fù)浣Y(jié)構

一種常見的方法是使用單電感多輸出（Single Inductor Multiple Output, SIMO）拓?fù)浣Y(jié)構。這種設計可以在單個電感器的基礎上為多個負載提供穩定的電壓輸出。以下是SIMO的基本工作原理：

時分復用：在SIMO架構中，電感器在同一時間段內為不同的負載提供能量。通過精確控制開關頻率和占空比，電感器能夠在不同時間間隔內為每個輸出端口提供所需的能量。

電壓調節：每個輸出端口都有獨立的反饋回路，用于監測和調整其輸出電壓。這樣，即使負載發生變化，也能確保各個輸出端口的電壓穩定。

3. 設計步驟與注意事項

要成功設計一個基于單電感器的緊湊電源系統，以下是一些關鍵步驟和注意事項：

3.1 確定負載需求

首先，明確您的設計目標，包括每個輸出端口的電壓和電流需求。這有助于確定電感器的參數，如電感值、最大電流等。

3.2 選擇合適的電感器

根據負載需求，選擇合適的電感器至關重要。考慮以下因素：

電感值：應根據開關頻率和所需輸出紋波電壓選擇適當?shù)碾姼兄怠］^大的電感值可以減少紋波，但會增加電感器的尺寸。

額定電流：確保電感器能夠承受所有輸出端口的最大總電流，以避免過熱和損壞。

封裝尺寸：選擇體積較小的電感器，以最大限度地減小PCB面積。

3.3 控制策略

為了實現多輸出，必須采用有效的控制策略。常見的控制方法包括：

脈沖寬度調制（PWM）：通過改變開關導通時間的比例來調節輸出電壓。

脈沖頻率調制（PFM）：通過改變開關頻率來調節輸出電壓。

3.4 反饋回路設計

每個輸出端口都需要獨立的反饋回路，以確保電壓穩定。可以使用運算放大器或?qū)Ｓ玫碾娫垂芾鞩C來實現反饋控制。此外，還可以采用數字控制方法，通過微控制器或DSP實時監控和調整輸出電壓。

3.5 PCB布局優化

良好的PCB布局對于緊湊電源設計至關重要。以下是一些建議：

最小化寄生電感和電容：盡量縮短高頻信號路徑，減少寄生效應的影響。

合理分配散熱區域：確保電感器和其他發熱元件有足夠的散熱空間，避免過熱問題。

分層設計：使用多層PCB設計，將電源層和接地層分開，以減少噪聲干擾。

4. 實際應用案例

4.1 可穿戴設備

可穿戴設備（如智能手表、健康監測設備等）對電源設計的緊湊性要求極高。通過使用SIMO架構，可以在有限的空間內為多個傳感器和處理器提供穩定的電源。例如，一個SIMO電源模塊可以同時為顯示屏、藍牙模塊和主處理器供電，大大減少了元件數量和PCB面積。

4.2 物聯網設備

物聯網（IoT）設備通常需要多個電壓軌來驅動不同的子系統。利用SIMO設計，可以在不增加體積的情況下滿足這些需求。例如，在智能家居控制器中，SIMO電源可以為無線通信模塊、傳感器和微控制器分別提供所需的電壓。

5. 總結

通過合理設計和選擇合適的電感器，單電感多輸出（SIMO）拓?fù)浣Y(jié)構能夠顯著提升電源系統的緊湊性和效率。這種方法不僅減少了元件數量，降低了成本，還提高了系統的可靠性和靈活性。無論是可穿戴設備、物聯網設備還是其他需要高效電源管理的應用，SIMO都展現出了巨大的潛力。

=
