TPS61094（訂購型號：TPS61094DSSR）是德州儀器一款具備超級電容管理功能的60-nA靜態電流升壓轉換器，專為智能電表和超級電容備份電源應用設計。該器件提供廣泛的輸入電壓范圍和高達5.5V的輸出電壓，支持多種工作模式以適應不同的應用場景。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細解析TPS61094的技術參數及其在各種應用場景中的優勢、提供TPS61094引腳圖。如需TPS61094產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。

TPS61094的技術參數

寬電壓范圍與可編程特性

TPS61094具有寬輸入電壓范圍（0.7V至5.5V），啟動時的最小輸入電壓為1.8V。其輸出電壓在升壓模式下是可編程的，設置范圍為2.7V至5.4V，通過外部電阻進行配置。當工作在降壓模式并為超級電容充電時，充電電流和終止電壓也是可編程的，充電電流范圍為2.5mA至600mA，終止電壓范圍為1.7V至5.4V。

這種靈活性使得TPS61094適用于多種應用場景，如智能電表、便攜式設備和需要備用電源的應用。例如，在智能電表中，TPS61094可以確保在主電源斷開時，系統能夠從超級電容獲取足夠的電力維持關鍵操作。

超低靜態電流與高效率

TPS61094在升壓模式或降壓充電模式下的靜態電流僅為60 nA，而在強制旁路模式下更是低至4 nA。這使得它非常適合電池供電的設備，有助于延長電池壽命。此外，TPS61094具備典型2.0A的電感器谷值電流限制，并且集成了兩個60mΩ（低側）和140mΩ（高側）MOSFET，以及一個100mΩ的旁路開關電阻，進一步提高了效率。

具體來說，在輕負載條件下，TPS61094會自動進入暫停模式以節省能量。在Vin = 3V、Vout = 3.6V和Iout = 10 μA時，效率可達92.3%；而在Vin = 3V、Vout = 3.6V和Iout = 100 mA時，效率則高達96.3%。這種高效率使得TPS61094成為對功耗敏感應用的理想選擇。

多種工作模式與控制引腳

TPS61094支持四種工作模式，由MODE和EN引腳控制：

自動升降壓模式（EN = 1, MODE = 1）：當輸入電源連接時，器件繞過輸入電壓到輸出端，同時為超級電容充電。當輸入電源斷開或低于目標輸出電壓時，TPS61094進入升壓模式，利用超級電容調節輸出電壓。

真關機模式（EN = 0, MODE = 1）：在此模式下，TPS61094完全斷開負載與輸入電源的連接。

強制旁路模式（EN = 0, MODE = 0）：在這種模式下，負載直接連接到輸入電壓，僅消耗4 nA的電流，從而實現長電池壽命。

這些靈活的工作模式使得TPS61094能夠在不同場景下高效運行，無論是正常工作還是備用電源模式。

豐富的保護功能與封裝選項

TPS61094提供了豐富的保護功能，包括輸出短路保護和熱關斷保護。這些保護機制確保了系統的可靠性和安全性。此外，該器件采用2mm × 3mm的12引腳WSON封裝，體積小巧，適合空間受限的設計需求。

TPS61094應用案例

TPS61094廣泛應用于多個領域，包括但不限于：

智能電表：在智能電表中，TPS61094可以在主電源斷開時，利用超級電容提供備用電源，確保關鍵數據傳輸和記錄的連續性。

便攜式設備：在便攜式醫療設備和消費電子產品中，TPS61094的低靜態電流和高效率特性有助于延長電池壽命，提升用戶體驗。

物聯網設備：在物聯網設備中，TPS61094可以為傳感器節點和其他關鍵組件提供穩定的電源，確保長時間穩定運行。

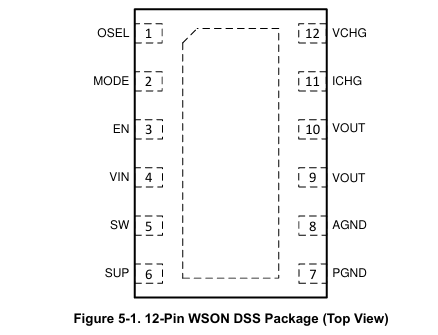

TPS61094引腳圖

結語

TPS61094是一款高性能的升壓轉換器，憑借其寬電壓范圍、超低靜態電流、高效率和靈活的工作模式，滿足了多種應用場景對電源管理的需求。其集成的超級電容管理和豐富的保護功能使其成為工程師的首選。未來，隨著更多應用場景的拓展，TPS61094將繼續為各行業的創新和發展提供有力支持。如果你正在尋找一款適用于智能電表或便攜式設備的電源管理解決方案，TPS61094無疑是一個值得信賴的選擇。
