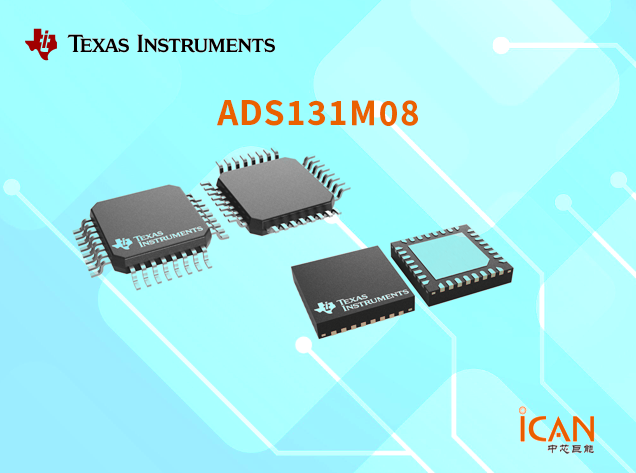

ADS131M08 是一款專為電能計量、電力監控和斷路器應用設計的高性能 8 通道同步采樣 Δ-Σ 模數轉換器（ADC）。它具備寬動態范圍、低功耗以及一系列電能測量專用功能，使其成為這些領域的理想選擇。該器件支持直接連接電阻分壓器網絡或電源變壓器以測量電壓，也可以直接連接電流互感器或羅氏線圈以測量電流。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您提供ADS131M08技術參數詳解及引腳圖。

ADS131M08技術參數詳解

靈活的輸入配置與信號放大

ADS131M08 的每個 ADC 通道都可以根據傳感器輸入進行獨立配置，這使得它可以適應各種不同的應用場景。其內置的低噪聲可編程增益放大器（PGA）提供從 1 到 128 的增益設置，能夠有效放大低電平信號。此外，集成的通道間相位校準及偏移和增益校準寄存器有助于消除信號鏈中的誤差，確保數據采集的精確性和一致性。

高性能特性

這款 ADC 提供高達 32 kSPS 的可編程數據速率，并且在不同增益設置下具有出色的噪聲性能。例如，在增益為 1 和采樣率為 4kSPS 時，動態范圍可達 102 dB；而在增益為 64 和相同采樣率下，動態范圍為 80 dB。總諧波失真（THD）達到 –100 dB，保證了高質量的數據采集。高阻抗輸入特性也值得一提，當增益為 1、2 和 4 時，輸入阻抗為 330kΩ；而增益為 8、16、32、64 和 128 時，輸入阻抗則不低于 1MΩ。

豐富的附加功能

ADS131M08 還集成了多個實用功能，如可編程通道間相位延遲校準，分辨率高達 244 ns，fCLKIN 為 8.192 MHz。其電流檢測模式允許進行極低功率的篡改檢測，快速啟動時間僅為 0.5 ms 內獲得第一個數據點。集成負電荷泵允許輸入信號低于地電位，進一步增強了其應用靈活性。此外，該器件的通道間串擾指標為 –120 dB，確保了多通道并行工作時的數據純凈度。

設計緊湊與可靠性

為了減少印刷電路板（PCB）面積，ADS131M08 內置了一個低漂移的 1.2V 基準源。同時，通信和寄存器映射上的循環冗余校驗（CRC）功能保持了通信的完整性。該器件采用 32 引腳 TQFP 或無鉛 32 引腳 WQFN 封裝，適用于工業溫度范圍（–40°C 至 +125°C），并且模擬和數字電源電壓范圍為 2.7V 至 3.6V。在 3V AVDD 和 DVDD 條件下，其典型功耗僅為 6.0mW，非常適合對功耗敏感的應用場景。

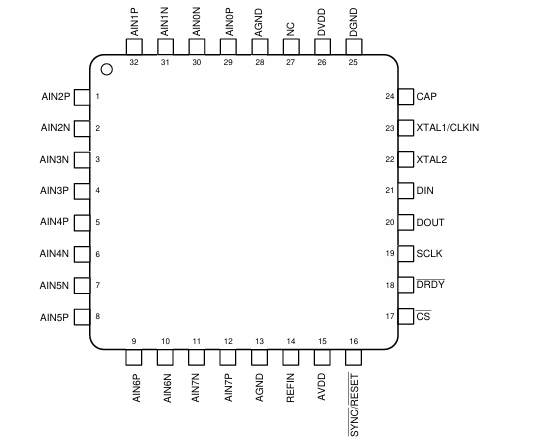

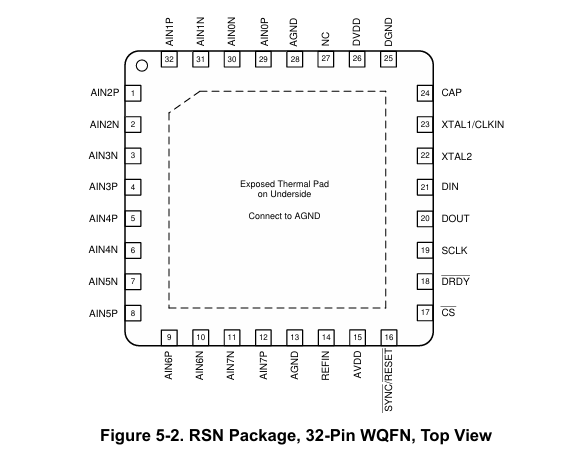

ADS131M08引腳圖

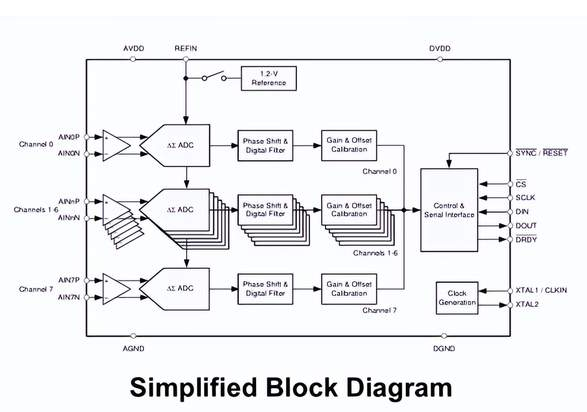

ADS131M08原理圖

ADS131M08采購型號

ADS131M08IPBS

ADS131M08IPBSR

ADS131MO8IRSNR

ADS131M08IRSNT

如需ADS131M08產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。
