TPA158是一款專為高性能電流檢測設計的芯片，憑借其超寬共模電壓范圍、高精度低漂移和高帶寬等特性，在服務器電源、智能機器人等多個領域展現出卓越的應用潛力。代理小時思瑞浦旗下全系列IC電子元器件-中芯巨能將詳細介紹TPA158的產品優勢、特性和典型應用場景。如需TPA158產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

超寬共模電壓范圍

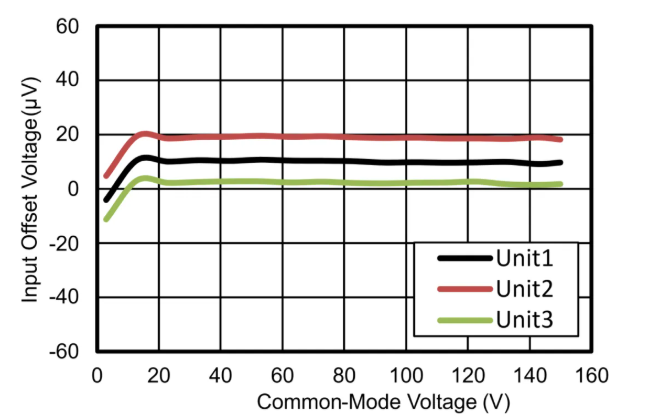

在高性能機器人關節模組及服務器電源等應用中，為了在有限體積內提供更大的扭矩或更高的功率輸出，供電電壓從傳統的48V提升至72V甚至更高。這就要求電流檢測芯片能夠在高達100V甚至更高的共模電壓下穩定運行。TPA158具備極寬的共模電壓范圍（Vin輸入支持3V至150V），最高支持150V共模電壓，確保在高電壓環境下依然能夠可靠工作。這一特性使得TPA158成為高壓應用的理想選擇。如下圖：TPA158不同共模時失調電壓表現

高精度與低漂移

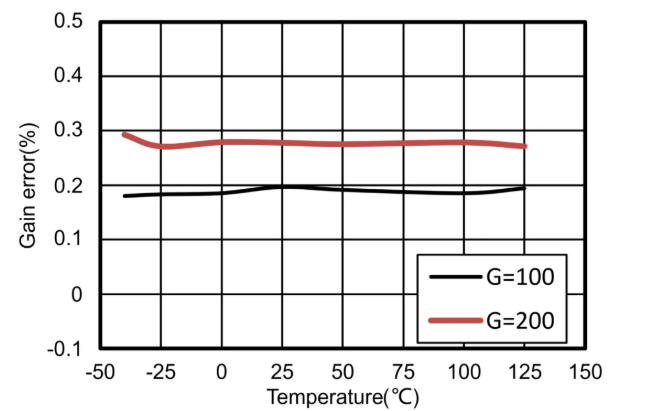

在服務器電源等對電流檢測精度要求極高的應用場景中，TPA158展現了出色的性能。該芯片具有極低增益誤差（±0.55%-Max值）、極低增益溫漂（20ppm/°C-Max值）、失調電壓（典型值±15μV）和失調溫漂（典型值0.1μV/°C）。這些參數保證了電流檢測的高精度和長期穩定性。尤其在大電流場景下，如服務器電源的電流通常高達幾百甚至上千安培，TPA158在整個共模輸入范圍內提供穩定的低失調電壓，并具備出色的共模抑制比（CMRR），典型值為140dB，確保在不同共模條件下均能提供高精度的檢測結果。具體如下圖：TPA158增益誤差溫漂曲線

此外，TPA158的低靜態電流（典型值0.7mA）也有助于降低整體功耗，進一步提升了系統的效率和可靠性。

高帶寬與快速響應

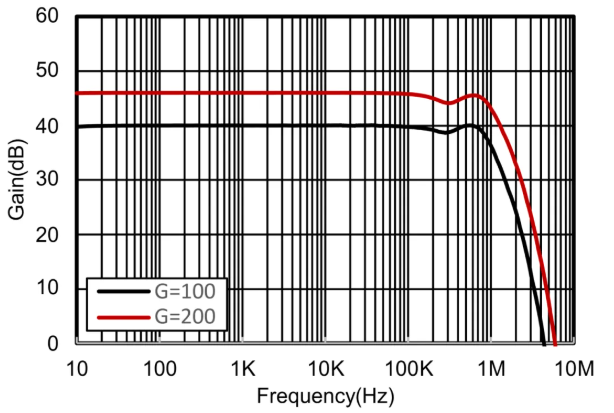

在電流檢測電路中，對短路電流的快速反應能力是實現過流保護控制的關鍵環節。TPA158擁有1MHz的高帶寬，能夠對電流突變做出快速動態響應，并及時傳遞檢測信號給處理器。同時，該芯片具備出色的電壓壓擺率（4V/μs），確保輸出信號對快速變化的輸入信號做出迅速響應。這種快速響應能力對于實時監控和保護系統至關重要。具體如下圖：TPA158增益隨頻率變化曲線

產品特性

供電電壓：3V~20V

共模電壓：3V~150V

低失調電壓：±15μV（典型值）

低靜態電流：0.7mA（典型值）

高帶寬：1MHz

增益版本選項：20V/V（未來產品，請聯系銷售）、50 V/V、100 V/V、200 V/V、500 V/V

高共模抑制比CMRR：140dB DC（典型值）

封裝：SOT23-5

典型應用

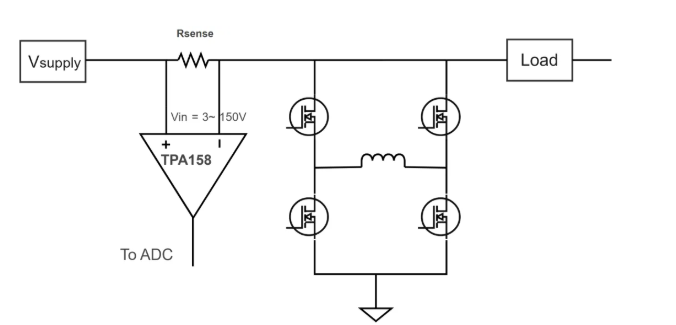

TPA158廣泛應用于服務器電源和智能機器人等領域，尤其是在存在多級電壓系統的環境中。例如，在服務器電源中，由于工作電流通常高達幾百甚至上千安培，高邊電流檢測電路變得不可或缺。TPA158憑借其高供電電壓（2.7V~20V）、超寬共模電壓范圍（3V~150V）、高帶寬（1MHz）以及高精度低漂移等特性，能夠滿足此類場景中電流檢測應用的需求。具體如下圖：檢測H橋電源模塊電流

此外，在智能機器人領域，TPA158同樣表現出色。機器人關節模組需要在有限的空間內提供更大的扭矩，這就要求電源供電電壓進一步提高。TPA158的高共模電壓范圍和高精度特性，使其能夠在高電壓環境下穩定運行，確保機器人系統的高效和安全。

總之，TPA158以其超寬共模電壓范圍、高精度低漂移和高帶寬等優異特性，成為高性能電流檢測應用中的理想選擇。無論是在服務器電源還是智能機器人領域，TPA158都能提供可靠的電流檢測解決方案，助力各行業邁向更加智能化和高效的未來。
