RAJ240100A2是瑞薩電子的一款高集成度鋰離子電池電量計IC（Fuel Gauge and Protector IC，FGIC），專為3至10節串聯鋰離子或鋰聚合物電池組設計。該器件將MCU與模擬前端（AFE）集成于單一封裝中，具備完整的電池參數采集、容量估算及多重保護功能，適用于便攜式電源系統、高功率USB PD充電器等復雜應用場景。瑞薩電子代理商-中芯巨能RAJ240100A2：產品特點、應用示例及可選型號。

系統架構與核心特性

RAJ240100A2采用瑞薩RL78內核，具備低功耗運行能力，并支持多種睡眠模式，適用于對能效敏感的設計。其內部集成了128KB代碼閃存、4KB數據閃存（支持10萬次擦寫）和7KB SRAM，可存儲固件算法與運行時數據。該IC內置多個時鐘源，包括高速片上振蕩器（32MHz）和低速RTC時鐘（32kHz），確保系統在不同工作狀態下的時序穩定。

AFE模塊包含一個15位Σ-Δ ADC，用于精確采集各電芯電壓與溫度信息，并通過獨立通道監控過壓、欠壓及溫度異常，無需主控MCU介入即可觸發保護機制。此外，RAJ240100A2還集成了18位分辨率的電流檢測ADC，配合阻抗測量電路實現電池內阻分析，提升SOC（State of Charge）估算精度。

通信接口與定時控制

該IC提供豐富的外設接口資源，包括兩路SPI、一路I2C、兩路UART、兩個簡化版I2C通道以及一路CAN控制器，便于連接外部TCPC（Type-C Port Controller）、BMS主控或其他系統模塊。定時器方面，除標準16位定時器外，還配備AFE專用定時器，支持從125ms至64s的長周期監測任務。

RAJ240100A2內置MOSFET驅動電路，支持高邊N溝道MOSFET控制，可通過8位PWM調節充放電路徑。同時，其過流檢測模塊涵蓋充電/放電過流、短路電流及喚醒電流檢測，確保電池組在各種工況下的安全運行。

應用場景

RAJ240100A2廣泛應用于高功率密度系統中，如240W USB-C電源系統、雙向DC/DC轉換器、工業級儲能設備及戶外便攜電源。例如，在USB PD 140W充電器中，RAJ240100A2可與TCPC、BFE協同工作，實現7串鋰電池的高效管理。

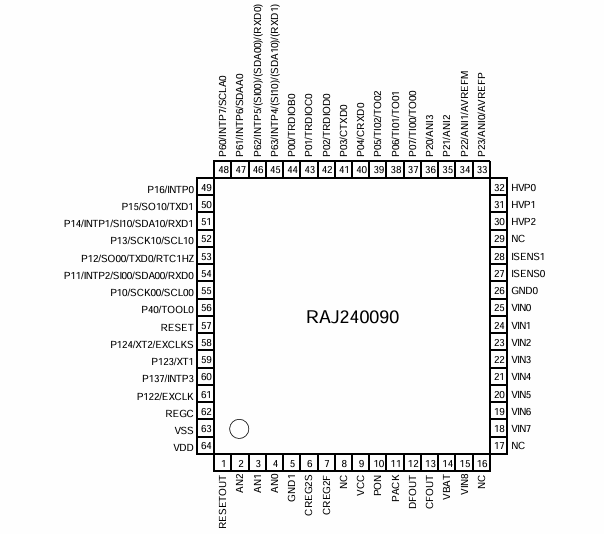

RAJ240100A2引腳圖

RAJ240100A2訂購料號

RAJ240100A20GFP#HC2

RAJ240100A20GFP#HC3

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

RAJ240100A2作為一款高度集成的電池管理IC，憑借其強大的AFE性能、靈活的通信接口與完善的保護機制，成為工程師構建高性能多節鋰電池系統的理想選擇。無論是消費類設備還是工業級應用，該芯片均能提供可靠、精準的電池管理解決方案。
