NCP1351BDR2G是一款電流模式控制器，適合成本對其至關重要的低功耗離線反激開關電源 (SMPS)。此控制器基于固定峰值電流技術（準固定 TON），可以在負載變輕時降低開關頻率。因此，使用NCP1351BDR2G的電源天然具有出色的無負載功耗，同時優化了其他負載條件下的能效。當頻率降低時，峰值電流逐漸減小到最大峰值電流的 30% 左右，以防變壓器發生機械諧振。因此，在保持良好的待機功率性能的同時，大大降低了噪音風險。外部可調計時器永久監控反饋活動，并在短路或過載的情況下保護電源。一旦計時器到期，NCP1351BDR2G便停止開關，并保持版本 A 的鎖存狀態，或者嘗試重新啟動版本 B。

原廠優勢渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

NCP1351BDR2G技術參數詳解

制造商產品型號：NCP1351BDR2G

制造商：ON Semiconductor

描述：IC CTLR PWM VAR-OFF TIME 8-SOIC

產品系列：電源管理IC - AC DC 轉換器，離線轉換開關

包裝：卷帶（TR）,剪切帶（CT）

系列：-

零件狀態：有源

輸出隔離：隔離

內部開關：無

電壓-擊穿：-

拓撲：反激

電壓-啟動：18V

電壓-供電(Vcc/Vdd)：8.9V ~ 28V

占空比：-

頻率-開關：-

功率(W)：-

故障保護：限流，過載，超功率，短路

控制特性：-

工作溫度：-25°C ~ 125°C（TJ）

封裝：8-SOIC（0.154，3.90mm 寬）

供應商器件封裝：8-SOIC

NCP1351BDR2G功能特點

1. 高效能：采用先進的 PWM 控制技術，能夠實現高效的電源轉換，提高系統的能效。

2. 寬輸入電壓范圍：適用于廣泛的輸入電壓范圍，通常為 85V 至 265V，可以滿足不同地區的電網標準。

3. 多種保護功能：包括過載保護、過溫保護、過壓保護、欠壓保護等，保障系統的安全可靠性。

4. 內置軟起動功能：有助于減小啟動過程中的沖擊和壓力，延長系統元件的使用壽命。

5. 可調節的頻率：通過外部元件可以調節 PWM 工作頻率，以適應不同的應用場景。

6. 高精度的電流限制：可實現精確的電流限制，有助于提高系統的穩定性和可靠性。

NCP1351BDR2G應用領域

1. 通用 AC-DC 開關電源：適用于各種類型的通用電源適配器、電視機、顯示器、家用電器等。

2. LED 照明驅動器：可用于 LED 路燈、室內照明、戶外照明等 LED 照明系統。

3. 工業控制系統：用于工業自動化、機器設備、電機驅動器等工業控制應用。

4. 汽車電子：可應用于汽車電子系統中的 DC-DC 轉換器、電動汽車充電器等。

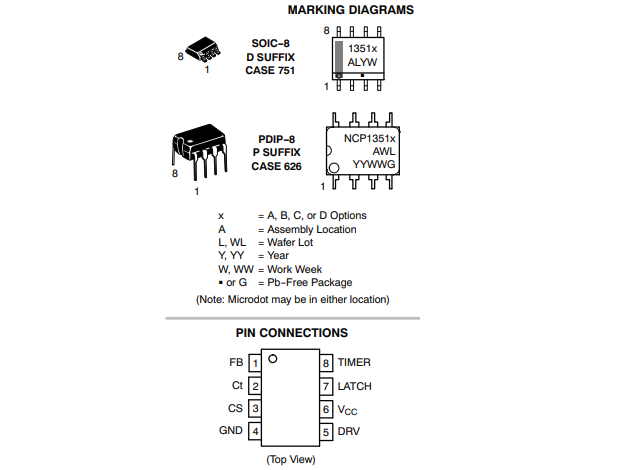

NCP1351BDR2G引腳圖

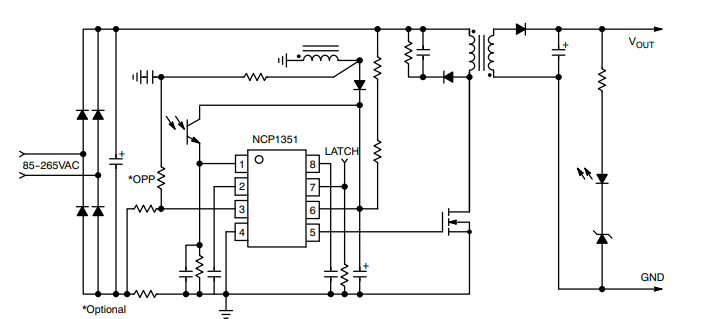

NCP1351BDR2G原理圖
