在現代電子系統中，電源模塊不僅需要高效率和寬輸入范圍，還必須滿足嚴格的電磁兼容性（EMC）要求。LT8653S 正是這樣一款集高性能與小尺寸于一身的雙通道同步降壓型穩壓器，特別適用于汽車、工業及通信等對空間與EMI敏感的應用場景。

LT8653S核心特性概覽

輸入電壓范圍：3 V 至 42 V

雙通道輸出：每通道最大連續輸出電流2 A，短時脈沖可達3 A

封裝形式：散熱增強型 3 mm × 4 mm LQFN

支持 Silent Switcher? 2 技術，實現超低EMI

支持擴頻調制（SSFM），進一步降低輻射噪聲

輕載下僅需6.2 μA靜態電流，支持Burst Mode?工作模式

內部集成反饋電阻分壓器，提供固定輸出選項（5V/3.3V/1.8V）

外部補償接口支持優化瞬態響應

EMI優化設計：Silent Switcher? 2技術詳解

LT8653S采用Silent Switcher? 2架構，通過將高頻開關節點中的寄生電感影響最小化，顯著降低EMI發射。該技術無需復雜的PCB布局即可實現優異的EMI性能，并內置旁路電容以抑制高頻噪聲。配合擴頻調制功能，可進一步將能量分散到更廣的頻譜范圍內，從而輕松滿足如CISPR 25 Class 5等嚴苛的車規標準。

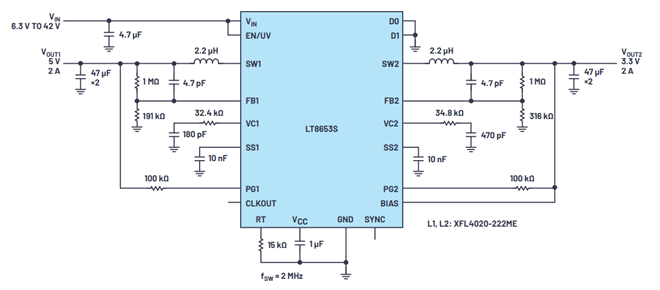

例如，在圖1所示的典型應用電路中，LT8653S運行于2 MHz開關頻率，輸入為12 V或24 V，輸出分別為5 V/2 A和3.3 V/2 A。實測數據顯示其峰值效率分別高達94.8%和92.1%，同時EMI表現完全符合汽車級EMI規范。

圖1

靈活配置：內部與外部補償機制

LT8653S支持兩種環路補償方式：

內部補償：簡化設計流程，適合大多數通用應用場景；

外部補償：通過VC引腳接入外部RC網絡，可針對負載突變做出更快響應，適用于對動態性能有更高要求的設計。

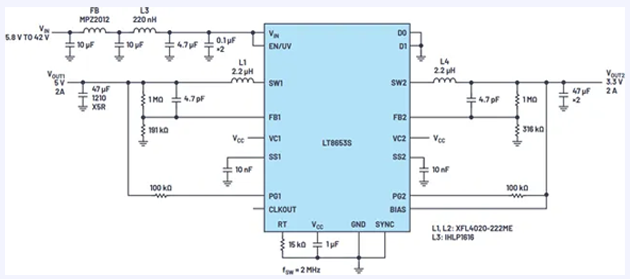

圖2展示了使用外部補償的快速瞬態響應方案，當負載從0 A跳變至2 A時，輸出電壓偏差小于80 mV，展現出出色的穩定性和恢復能力。

圖2

固定輸出選項：簡化設計、縮小體積

為了進一步減少外圍元件數量，LT8653S提供D0/D1引腳組合設置固定輸出電壓的功能，支持5 V、3.3 V和1.8 V三種常見電壓值。此時FB引腳直接連接至VOUT，省去了傳統方案中所需的外部分壓電阻網絡，從而降低空載功耗并提升整體精度。

圖3展示了一個極簡方案：只需浮空D0和D1引腳即可啟用默認的5 V和3.3 V輸出，整個解決方案器件數量極少，非常適合空間受限的便攜式或嵌入式設備。

圖3

應用建議與設計注意事項

1. 熱管理：盡管封裝小巧，但LT8653S具備良好的熱傳導設計，推薦在PCB上布置足夠銅箔區域以輔助散熱。

2. 輸入濾波：建議在VIN引腳附近添加陶瓷電容以吸收高頻噪聲。

3. 布局建議：盡量縮短功率回路走線，利用GND引腳形成低阻抗返回路徑。

4. EMI測試驗證：雖然Silent Switcher架構已極大優化EMI表現，但在實際系統中仍建議進行EMI掃描確認合規性。

LT8653S憑借其高頻高效、低EMI、小尺寸及靈活配置能力，成為工程師應對復雜電源需求的理想選擇。無論是汽車前裝系統、工業控制板還是高性能計算模塊，它都能在有限空間內提供穩定可靠的雙路電源解決方案。對于追求高集成度、低功耗與高性能并重的現代電子產品而言，LT8653S無疑是一款值得深入評估的穩壓器器件。
