在現代電源管理系統中，如何實現高效、可靠的電壓調節是一個關鍵挑戰。傳統方案通常依賴于光耦合器來傳遞穩壓信息，但這種方法增加了設計復雜性，并可能影響系統的可靠性。代理銷售ADI（亞德諾）旗下全系列IC電子元器件的中芯巨能，為您介紹一款創新的解決方案：LT8316高壓反激式控制器。這款控制器以其卓越的性能和簡化的電路設計，為工程師提供了一種無需光耦合器、性能卓越的解決方案。

高效的電壓調節與準諧振邊界模式

LT8316通過從變壓器第三繞組上采樣隔離式反激波形來調節輸出電壓，從而消除了對光耦合器的需求。這種設計不僅簡化了電路結構，還提高了系統的可靠性和穩定性。此外，LT8316采用準諧振邊界模式工作，這有助于改善負載調整率、減小變壓器尺寸，并保持高效率。

啟動時，LT8316通過一個高電壓電流源為其INTVCC電容器充電，確保系統能夠快速且穩定地啟動。在正常運行期間，該電流源關閉，而器件則從變壓器上的第三繞組吸取所需的功率，從而最大限度地降低待機功耗。

廣泛的應用范圍與強大的功能特性

LT8316能夠在非常寬的輸入電壓范圍內工作，從16V到560V（最大值為600V），并能提供高達100W的功率。其應用領域廣泛，包括：

• 隔離式電信、汽車、工業、醫療電源：適用于需要高可靠性和高性能的場合。

• 隔離型離線式內務處理電源：特別適合那些對空間和效率有嚴格要求的應用。

• 電動車輛和電池組：滿足電動汽車及儲能系統對高效電源管理的需求。

• 用于逆變器柵極驅動器的多輸出隔離式電源：支持復雜的電力電子系統。

產品特性與技術細節

LT8316具有以下顯著的產品特性：

• 寬輸入電壓范圍：支持16V至560V的輸入電壓，最大值可達600V。

• 無需光耦合器：通過第三繞組直接采樣輸出電壓，簡化了設計并提高了可靠性。

• 準諧振邊界模式：優化了負載調整率，減少了變壓器尺寸，并保持了高效率。

• 恒流和恒壓調節：適用于多種應用場景，保證了輸出的穩定性。

• 低紋波輕載突發工作模式(Burst Mode?)：在輕載條件下降低了紋波和靜態電流。

• 低靜態電流：僅為75μA，有效降低了待機功耗。

• 可設置電流限值和軟啟動：增強了系統的安全性和靈活性。

• 耐熱性能增強型封裝：采用20引腳TSSOP封裝，去掉了四個引腳以滿足高電壓引腳間隔要求，提供爬電距離更長的20(15)引腳封裝。

設計實例與實際應用

圖1展示了一個典型的LT8316應用電路，該電路展示了如何利用LT8316實現高效的電壓調節。在這個示例中，LT8316被配置為一個隔離式反激轉換器，適用于高輸入電壓的應用場景。通過合理選擇外部元件，可以輕松實現從16V到560V的寬輸入電壓范圍，并確保在不同負載條件下的高效性能。

圖1

對于需要更高輸入電壓的應用，可以通過串聯齊納二極管來擴展電源電壓。例如，在某些特殊應用中，通過增加一個220V的齊納二極管，可以將最小啟動電壓提高到約260V，從而滿足更高的輸入電壓需求。

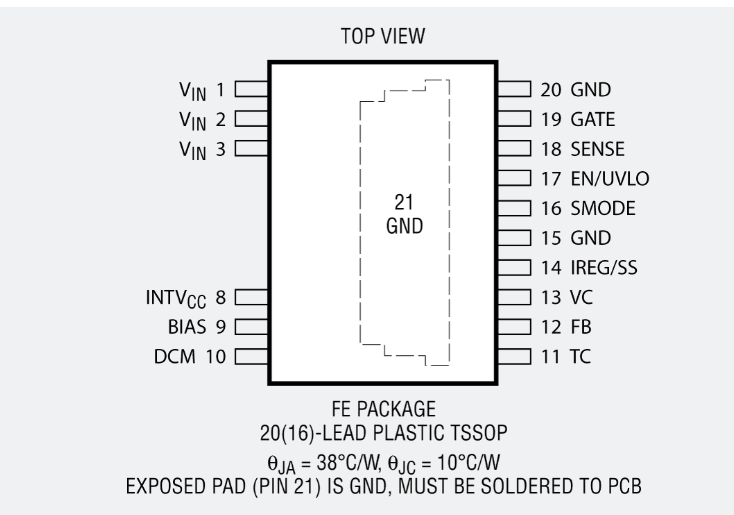

引腳圖

訂購型號

LT8316EFE#PBF

LT8316EFE#TRPBF

LT8316EFE#WPBF

LT8316EFE#WTRPBF

LT8316HFE#PBF

LT8316HFE#TRPBF

LT8316IF#PBF

LT8316IF#TRPBF

LT8316IF#WPBF

LT8316IF#WTRPBF

LT8316IFE#PBF

LT8316IFE#TRPBF

LT8316IFE#WPBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LT8316是一款功能強大且高度集成的高壓反激式控制器，適用于多種高端應用。它通過創新的設計解決了傳統方案中的諸多問題，如光耦合器帶來的復雜性和可靠性問題。無論是需要高精度電壓調節的工業應用，還是對效率和空間有嚴格要求的消費電子產品，LT8316都能提供出色的解決方案。通過其豐富的特性和靈活的應用方式，LT8316無疑為工程師們提供了一個極具競爭力的選擇。
