在現代通信和測試設備領域，對于高精度、寬頻段的頻率合成器的需求日益增長。亞德諾半導體（Analog Devices）的ADF4371（訂購型號：ADF4371BCCZ、ADF4371BCCZ-RL7）正是這樣一款能夠滿足從62.5 MHz到32 GHz超寬帶頻率范圍需求的高性能鎖相環(PLL)頻率合成器。它不僅支持小數N分頻和整數N分頻模式，還集成了一個具有出色相位噪聲性能的寬帶壓控振蕩器(VCO)，適用于無線基礎設施、衛星通信、測試儀器以及航空航天等多個高端應用領域。

技術亮點

ADF4371的核心在于其集成的VCO，該VCO的基波輸出頻率范圍為4000 MHz至8000 MHz，并可通過1、2、4、8、16、32或64分頻，實現RF8端口上的最低62.5 MHz輸出頻率。此外，倍頻器可在RF16端口提供8至16 GHz的頻率，而四倍頻器則在RF32端口上生成16至32 GHz的頻率范圍。RFAUX8端口可以復制RF8的頻率范圍或者直接訪問VCO輸出。為了確保信號純凈度，在倍頻器與RF16和RF32輸出級之間應加入諧波濾波器以抑制不必要的諧波產物。

所有片內寄存器均可通過一個簡單的三線接口進行編程控制。ADF4371采用3.15 V至3.45 V的模擬和數字電源供電，同時需要+5 V的VCO電源。產品還包括硬件和軟件關斷模式，便于系統管理。

性能參數

ADF4371擁有令人印象深刻的性能指標，包括小于40 fs的典型均方根抖動（在1 kHz至100 MHz范圍內），-90 dBc的鑒頻鑒相器(PFD)雜散水平，以及-234 dBc/Hz的歸一化相位噪底(FOM)。這些特性使得ADF4371成為對相位噪聲敏感的應用的理想選擇，例如5G無線基礎設施、衛星通信以及精密測試儀器。

該器件的工作頻率高達250 MHz的PFD，支持最高達600 MHz的參考頻率輸入。鎖定時間方面，自動校準模式下約為3毫秒，而在校準旁路模式下則可縮短至低于20微秒，這大大提高了系統的響應速度。

應用場景

ADF4371非常適合于要求苛刻的應用環境，如多載波全球移動通信系統(MC-GSM)、第五代移動通信技術(5G)、衛星甚小孔徑終端(VSAT)系統、高精度測試設備及儀器儀表、時鐘產生電路、乃至航空航天項目中。其廣泛的頻率覆蓋范圍和卓越的性能使其成為了設計工程師手中的利器。

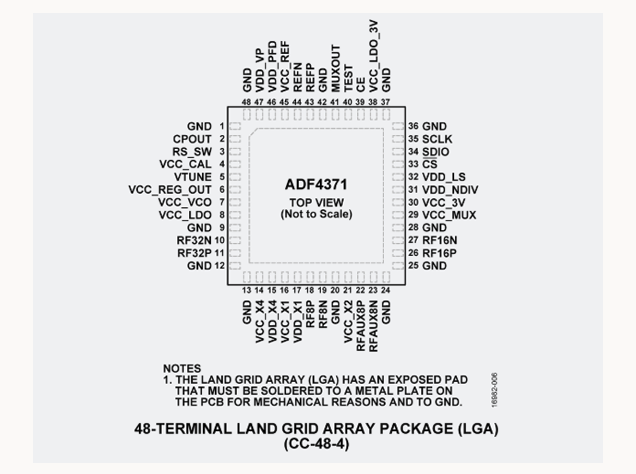

引腳圖

結語

總之，ADF4371憑借其寬廣的工作頻率范圍、優異的相位噪聲性能以及靈活的分頻選項，成為了當前市場上最具競爭力的微波寬帶頻率合成器之一。無論是追求極致性能的專業用戶還是尋求性價比優勢的開發者，ADF4371都提供了可靠且強大的解決方案。
