Intersil（現已經被瑞薩電子收購）的ISL54233是一款專為現代便攜式電子設備設計的單電源差分3對1多路復用器，采用2.7V至4.6V的單電源供電。該器件能夠在三個不同的差分數據源之間進行靈活切換，適用于USB 2.0高速數據信號（480Mbps）、UART數據信號和數字視頻信號的多路復用，特別適合通過個人媒體播放器和其他便攜式電池供電設備中的通用耳機連接器來實現這些功能。

ISL54233產品概述

ISL54233的設計旨在滿足便攜式電子產品對于高效能、小尺寸和多功能的需求。它支持寬范圍的單電源電壓（2.7V至4.6V），這使得它可以適應多種類型的電池供電裝置。作為一款高性能多路復用器，ISL54233具備低導通電容和高帶寬特性，能夠以最小的邊沿和相位失真傳輸USB高速信號和數字視頻信號，并且可以軌到軌擺動以傳遞UART和全速USB信號。此外，通過將C0和C1邏輯引腳驅動到低電平狀態，用戶可以選擇關閉所有通道，進一步增強了系統的靈活性。

ISL54233性能特點

廣泛的信號兼容性：所有端口均支持USB 2.0高速（480Mbps）和全速（12Mbps）信號傳輸，同時兼容數字視頻傳輸，確保了多樣化的應用需求。

高帶寬與低導通電容：@240MHz時僅2.8pF的低導通電容和高達1.6GHz的-3dB頻率，保證了優質的數據傳輸質量，減少了信號失真。

COM引腳增強：COM引腳允許負擺幅至-2V，并能承受高達5.5V的過壓，提高了系統的魯棒性和安全性。

電源管理功能：包括所有開關關閉模式和電源關閉保護，有助于節省電力消耗，延長電池壽命。

音頻源兼容性：COM引腳兼容有線或連接的地參考音頻源，簡化了音頻處理方案的集成。

符合USB 2.0短路要求：無需額外的外部元件，簡化電路設計并降低成本。

ISL54233封裝選項與環境適應性

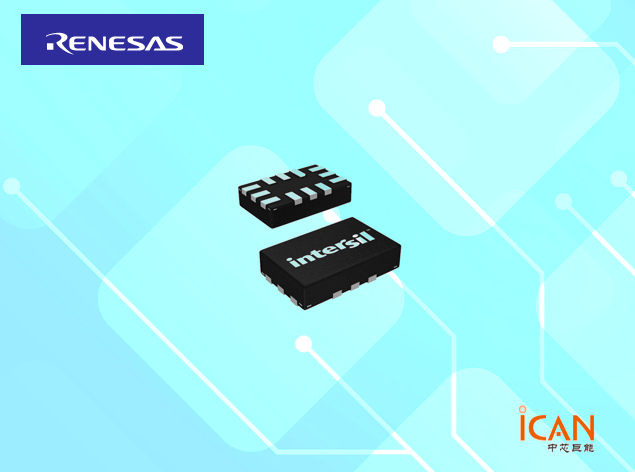

考慮到空間限制，ISL54233提供兩種超小型封裝選擇：12引腳μTQFN（2.2mm x 1.4mm）和12引腳TQFN（3mm x 3mm），均為超薄設計，非常適合對體積敏感的應用場合。這些封裝不僅小巧輕便，而且無鉛，符合RoHS標準，體現了環保理念。工作溫度范圍從-40°C到+85°C，確保了即使是在極端環境下也能保持穩定的性能表現。

ISL54233訂購型號

為了滿足不同客戶的需求，ISL54233提供了幾種不同的型號供選擇：

ISL54233IRTZ

ISL54233IRTZ-T

ISL54233IRTZ-T7A

ISL54233應用領域

憑借其獨特的特性和緊湊的封裝形式，ISL54233廣泛應用于需要高效多路復用能力的小型化電子產品中。例如，在MP4播放器和其他個人媒體播放器中，ISL54233可以幫助實現高質量音頻和視頻信號的可靠傳輸；在手機/智能手機里，則可作為內部通信接口的一部分，支持多樣化的外設連接。平板電腦、讀卡器、GPS設備以及MHL（移動高清鏈接）等應用也受益于ISL54233提供的強大而靈活的多路復用功能，它為開發者提供了一個應對日益復雜便攜式電子產品設計挑戰的強大工具。

總之，ISL54233以其卓越的性能、緊湊的封裝和廣泛的應用適應性，成為了便攜式電子設備中不可或缺的關鍵組件之一。無論是在多媒體娛樂還是在移動辦公領域，這款多路復用器都能為用戶提供穩定、高效的信號傳輸體驗。
