Intersil（現已經被瑞薩電子收購）推出的ISL54216是一款專為便攜式電子設備設計的高性能單電源雙通道SP3T（單刀三擲）模擬開關。這款器件能夠在一個通用耳機連接器中實現USB 2.0高速、全速以及UART數據信號的多路復用，特別適用于個人媒體播放器等需要在多個差分數據源之間靈活切換的應用場景。它不僅支持7V到4.6V的寬電壓范圍，還優化了低導通電容和高帶寬特性，以確保最小失真地傳輸高速數據信號。

ISL54216產品概述

ISL54216的設計旨在解決現代便攜式電子產品面臨的挑戰——即如何在有限的空間內集成多種功能，同時保持高效能和可靠性。該器件采用單電源供電模式，工作電壓范圍為2.7V至4.6V，這意味著它可以兼容各種類型的電池供電裝置。通過其內部的兩個SP3T開關，ISL54216能夠在三個不同的差分數據源之間進行選擇，從而允許USB 2.0高速（480Mbps）和/或UART數據信號的多路復用，這對于個人媒體播放器和其他便攜式設備來說至關重要。

ISL54216性能特點

卓越的數據傳輸能力：所有端口均支持USB 2.0高速（480Mbps）和全速（12Mbps）信號傳輸，并且每個端口都具備UART功能，擴展了應用靈活性。

軌到軌擺動：此特性使得ISL54216可以有效地傳遞UART和全速USB信號，保證了數據完整性不受影響。

低導通電容與高帶寬：@240MHz時僅4pF的低導通電容和高達800MHz的-3dB頻率，確保了最小的邊沿和相位失真，提供了優質的信號傳輸質量。

COM引腳增強：COM引腳允許負擺幅至-2V，并能承受高達5.5V的過壓，增加了系統的魯棒性和安全性。

電源管理功能：包括所有開關均打開模式和電源關閉保護，有助于節省電力消耗，延長電池壽命。

音頻源兼容性：COM引腳兼容有線或連接的地參考音頻源，簡化了音頻處理方案的集成。

符合USB 2.0短路要求：無需額外的外部元件，簡化電路設計并降低成本。

ISL54216封裝選項與環境適應性

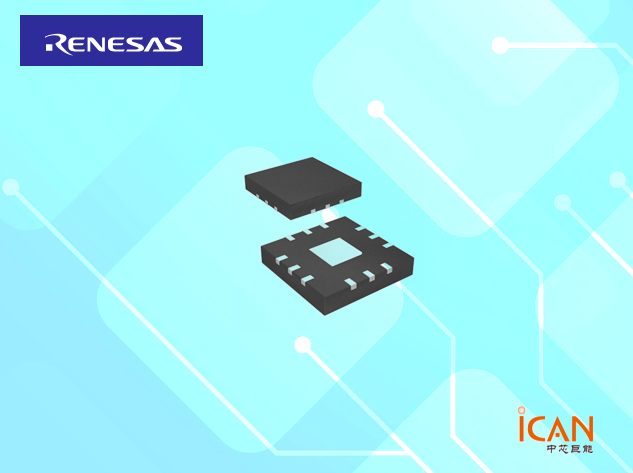

考慮到空間限制，ISL54216提供兩種超小型封裝選擇：12引腳μTQFN（2.2mm x 1.4mm）和12引腳TQFN（3mm x 3mm），均為超薄設計，非常適合對體積敏感的應用場合。這些封裝不僅小巧輕便，而且無鉛，符合RoHS標準，體現了環保理念。工作溫度范圍從-40°C到+85°C，確保了即使是在極端環境下也能保持穩定的性能表現。

ISL54216可選型號

為了滿足不同客戶的需求，ISL54216提供了幾種不同的型號供選擇：

ISL54216IRTZ

ISL54216IRTZ-T

ISL54216IRUZ-T7A

ISL54216IRUZ-T

ISL54216應用領域

憑借其獨特的特性和緊湊的封裝形式，ISL54216廣泛應用于需要高效多路復用能力的小型化電子產品中。例如，在超小型指紋安全傳感器中，ISL54216可以幫助實現生物識別數據的安全傳輸；對于MP3播放器和其他個人媒體播放器而言，它能確保音頻和控制命令的可靠交換；而在手機/移動電話里，則可作為內部通信接口的一部分，支持多樣化的外設連接。總之，ISL54216為開發者提供了一個強大而靈活的工具，以應對日益復雜的便攜式電子產品的設計挑戰。
