CC2340R2是TI德州儀器一款具有 256kB 閃存的 SimpleLink? 32 位 Arm? Cortex?-M0+ 低功耗 Bluetooth? 無線 MCU，德州儀器代理商為您提供CC2340R2中文資料：產品簡介、主要特性、引腳圖、原理圖及訂購型號。

CC2340R2簡介

CC2340R2 器件是 SimpleLink? MCU 平臺的一部分，該平臺包括 Wi-Fi、低功耗藍牙、Thread、Zigbee、Sub-1GHz MCU 和主機 MCU，它們共用一個通用、易于使用的開發環境，其中包含單核軟件開發套件 (SDK) 和豐富的工具集。借助一次性集成的 SimpleLink? 平臺，可以將產品組合中的任何器件組合添加至您的設計中，從而在設計要求變更時實現 100% 的代碼重用。

CC2340R2主要特性

無線微控制器

經過優化的 48MHz Arm Cortex-M0+ 處理器

256KB 系統內可編程閃存

12KB ROM 用于引導加載程序和驅動程序

28KB 超低泄漏 SRAM。待機模式下完全 RAM 保持

與低功耗 Bluetooth 5.3兼容的 2.4GHz 射頻收發器

集成平衡-非平衡變壓器

支持無線升級 (OTA)

串行線調試 (SWD)

低功耗

MCU 功耗：

2.6mA 有源模式，CoreMark

53μA/MHz（運行 CoreMark 時）

< 710nA 待機模式，RTC，28KB RAM

165nA 關斷模式，引腳喚醒

無線電功耗：

RX：5.3mA

TX：5.1mA（在 0dBm 條件下）

TX：< 11.0mA（在 +8dBm 條件下）

無線協議支持

低功耗 Bluetooth? 5.3

高性能無線電

-102dBm（在 125kbps 低功耗 Bluetooth? 下）

-96.5dBm（在 1Mbps 低功耗 Bluetooth? 下）

高達 +8dBm 的輸出功率，具有溫度補償

MCU 外設

12 個 I/O 板

2 個 IO 焊盤 SWD，與 GPIO 進行多路復用

2 個 IO 焊盤 LFXT，與 GPIO 進行多路復用

8 個 DIO（模擬或數字 IO）

2 × 16 位通用計時器，支持正交解碼模式

12 位 ADC，使用外部基準時 1.2MSPS，使用內部基準時 267ksps、4 個外部 ADC 輸入

1× 低功耗比較器

1 個異步收發器 (UART)

1× SPIf

1× I2C

實時時鐘 (RTC)

集成溫度和電池監控器

看門狗計時器

安全驅動工具

AES 128 位加密加速計

來自片上模擬噪聲的隨機數生成器

工作溫度范圍

片上降壓直流/直流轉換器

1.71V 至 3.8V 單電源電壓

Tj：-40 至 +125°C

符合 RoHS 標準的封裝

封裝

4mm × 4mm RGE QFN24（12 個 GPIO）

CC2340R2引腳圖

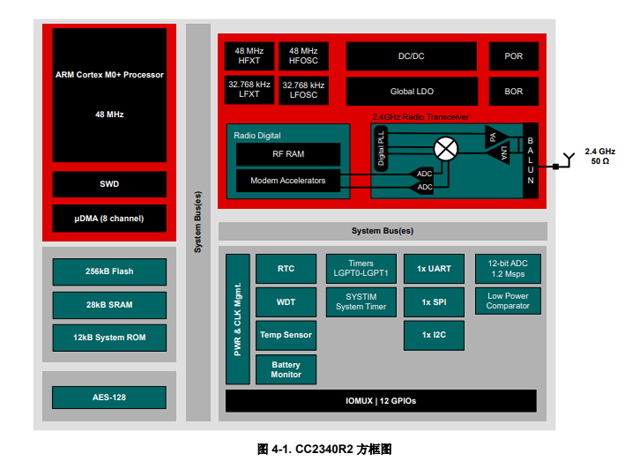

CC2340R2原理圖

CC2340R2訂購型號

CC2340R21N0RGER

CC2340R22E0RKPR

CC2340R22N0RKPR
