AWRL6432是德州儀器一款基于FMCW（調頻連續波）雷達技術的集成式單芯片毫米波傳感器，專為汽車領域的低功耗、高精度雷達系統設計。它能夠在57GHz至63.9GHz頻段內工作，并具有多個電源域和多種低功耗模式，適用于兒童存在檢測、入侵監控、手勢檢測和占用檢測等應用。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您提供AWRL6432毫米波傳感器技術參數詳解，附引腳圖及原理圖。

AWRL6432毫米波傳感器技術參數詳解

FMCW收發器與頻率范圍

AWRL6432集成了PLL（鎖相環）、發射器、接收器、基帶和ADC（模數轉換器），覆蓋了57GHz到64GHz的頻率范圍，提供了7GHz的連續帶寬。該器件具備三個接收通道和兩個發射通道，通常可以達到25米的探測范圍。每Tx通道提供11dBm的典型輸出功率，噪聲系數為11dB，1MHz時的典型相位噪聲為-89dBc/Hz。這些特性使得AWRL6432在復雜環境中也能保持高精度和可靠性。

電源域與低功耗設計

AWRL6432分為四個主要電源域：RF/模擬子系統、前端控制器子系統（FECSS）、應用子系統（APPSS）和硬件加速器（HWA）。每個電源域都可以獨立控制其狀態（電源開或關），以滿足不同用例的需求。此外，該器件支持多種低功耗模式，如空閑模式和深度睡眠模式。通過時鐘門控和關閉內部IP塊，實現低功耗睡眠模式。設備還提供保留應用程序映像或RF配置文件的選項，確保在低功耗狀態下仍能快速恢復功能。

處理元件與硬件加速器

AWRL6432的核心是ARM Cortex M4F內核，運行頻率為160MHz，并帶有單精度浮點單元（FPU）。TI的雷達硬件加速器（HWA 1.2）運行在80MHz，用于執行FFT（快速傅里葉變換）、對數幅度計算和CFAR（恒定虛警率）處理。這些硬件加速器顯著減輕了主處理器的負擔，提高了系統的整體性能和效率。

電源管理與接口

該器件采用1.8V和3.3V IO支持，內置LDO網絡用于增強PSRR（電源抑制比），優化BOM和功耗。一個或兩個電源軌可用于1.8V IO模式，而兩個或三個電源軌則用于3.3V IO模式。AWRL6432還提供了豐富的主機接口，包括串口、CAN-FD系列、SPI系列、RDIF（雷達數據接口）、QSPI、I2C接口、JTAG、GPIO和PWM接口，極大地增強了設備的靈活性和兼容性。

內部存儲器與固件

AWRL6432配備了1MB的片上RAM，并擁有可配置的L3共享內存用于Radar Cube。數據和代碼RAM容量分別為512KB、640KB或768KB，可根據具體需求進行調整。此外，內置固件（ROM）和獨立的片上校準系統確保了設備的高度可靠性和自檢能力。

功能安全與封裝

為了滿足功能安全要求，AWRL6432專為ASIL-B目標開發，并符合AEC Q-100標準。該器件采用FCCSP封裝，尺寸為6.45mm x 6.45mm，具有12 x 12 BGA網格和102個BGA焊球。這種緊湊的設計不僅節省了空間，還提高了集成度和可靠性。

時鐘源與溫度范圍

AWRL6432支持40.0MHz晶振作為主時鐘，并兼容外部驅動時鐘（方波/正弦波）。32kHz的內部振蕩器用于低功耗操作。該器件的工作結溫范圍為-40°C至125°C，確保在極端環境下依然能夠穩定運行。

AWRL6432引腳圖

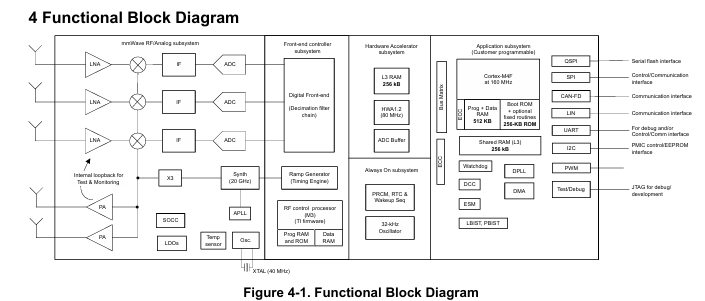

AWRL6432原理圖

AWRL6432可選型號

AWRL6432BDBAAMFQ1

AWRL6432BDBAAMFRQ1

AWRL6432BDBGAMFQ1

AWRL6432BDBGAMFRQ1
