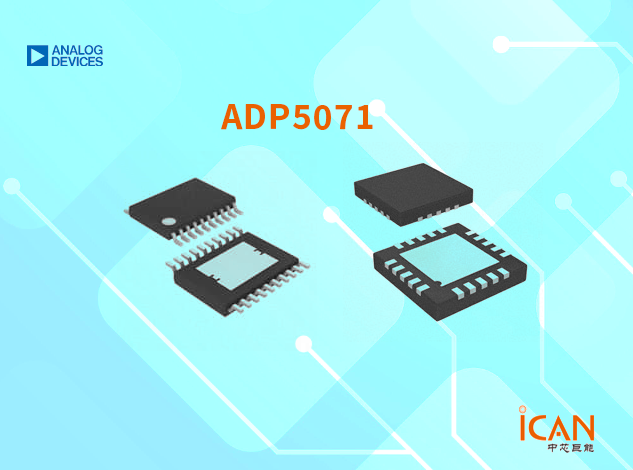

ADP5071是ADI亞德諾一款雙通道高性能DC-DC穩壓器，能夠產生獨立調節的正供電軌和負供電軌。該器件支持廣泛的輸入電壓范圍，適用于多種應用。ADP5071集成了多個保護功能和靈活的控制選項，確保系統的可靠性和高效性。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供ADP5071中文技術參數詳解、引腳圖、現貨型號等。

ADP5071中文技術參數詳解

主要特性

寬輸入電源電壓范圍：2.85 V至15 V，支持各種應用。

獨立調節的VPOS和VNEG輸出：

升壓調節器：產生VPOS輸出，可調正輸出至39 V，集成2.0 A主開關。

反相穩壓器：產生VNEG輸出，可調負輸出至VIN ? 39 V，集成1.2 A主開關。

開關頻率：1.2 MHz/2.4 MHz，可選外部頻率同步范圍為1.0 MHz至2.6 MHz。

壓擺率控制：減少電磁干擾(EMI)，降低系統噪聲。

軟啟動定時器：固定或電阻可編程，防止上電時產生浪涌電流。

啟動時序控制：提供手動使能、同步模式、正電源優先和負電源優先選項。

保護功能：

過流保護(OCP)

過壓保護(OVP)

熱關斷(TSD)

輸入欠壓閉鎖(UVLO)

封裝：4 mm × 4 mm、20引腳LFCSP和20引腳TSSOP。

工作溫度范圍：-40°C至+125°C結溫范圍。

支持工具：ADIsimPower工具集支持。

詳細功能

寬輸入電壓范圍：

支持2.85 V至15 V的輸入電壓范圍，適用于各種電源環境。

獨立調節的VPOS和VNEG輸出：

升壓調節器：產生VPOS輸出，最高可調至39 V，集成2.0 A主開關，支持單端初級電感轉換器(SEPIC)配置，實現自動升壓/降壓。

反相穩壓器：產生VNEG輸出，最低可調至VIN ? 39 V，集成1.2 A主開關。

開關頻率和同步：

內置1.2 MHz/2.4 MHz開關頻率，可選外部頻率同步范圍為1.0 MHz至2.6 MHz，便于濾除敏感應用中的噪聲。

壓擺率控制：

通過可編程壓擺率控制電路，減少電磁干擾(EMI)，降低系統噪聲。

軟啟動定時器：

固定或電阻可編程的軟啟動定時器，防止上電時產生浪涌電流。

啟動時序控制：

提供手動使能、同步模式、正電源優先和負電源優先等多種啟動選項，支持對稱啟動、VPOS優先或VNEG優先。

保護功能：

過流保護(OCP)：防止過載時損壞器件。

過壓保護(OVP)：防止輸出電壓過高。

熱關斷(TSD)：防止器件過熱。

輸入欠壓閉鎖(UVLO)：防止輸入電壓過低時啟動。

封裝和溫度范圍：

采用4 mm × 4 mm、20引腳LFCSP和20引腳TSSOP封裝，工作溫度范圍為-40°C至+125°C結溫范圍。

支持工具：

ADIsimPower工具集支持，方便設計和仿真。

應用領域

雙極性放大器、ADC、DAC和多路復用器：提供穩定且獨立的正負供電軌。

電荷耦合器件(CCD)偏置電源：適用于需要高精度電壓的成像應用。

光模塊供電：提供穩定的電源，確保光模塊的正常工作。

RF功率放大器(PA)偏置電源：提供高效率和低噪聲的電源，適用于射頻應用。=

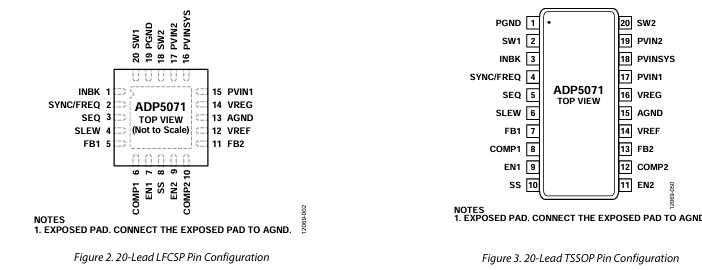

ADP5071引腳圖

ADP5071現貨型號

ADP5071ACPZ

ADP5071ACPZ-R7

ADP5071AREZ

ADP5071AREZ-R7

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。ADI亞德諾原廠優勢渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，為終端制造企業提供選型指導+樣片測試+技術支持等服務。

總結

ADP5071憑借其寬輸入電壓范圍、獨立調節的正負供電軌、多種保護功能和靈活的控制選項，成為雙極性電源應用的理想選擇。無論是雙極性放大器、ADC/DAC、CCD偏置電源，還是光模塊和RF功率放大器，ADP5071都能提供穩定、高效且可靠的電源解決方案。
