AD9364BBCZ 是一款高性能、高度集成的射頻 (RF) Agile Transceiver?，設計用于 3G 和 4G 基站應用。其可編程性和寬帶功能使其成為各種收發器應用的理想選擇。

該無線收發芯片將射頻前端與靈活的混合信號基帶部分和集成頻率合成器相結合，通過為處理器提供可配置的數字接口來簡化設計。AD9364BBCZ的工作頻率范圍為 70 MHz 至 6.0 GHz，涵蓋大多數許可和非許可頻段。支持小于 200 kHz 至 56 MHz 的通道帶寬。

直接變頻接收器具有最先進的噪聲系數和線性度。接收 (Rx) 子系統包括獨立的自動增益控制 (AGC)、直流偏移校正、正交校正和數字濾波，從而消除了數字基帶中對這些功能的需要。AD9364 還具有可從外部控制的靈活手動增益模式。兩個高動態范圍 ADC 將接收到的 I 和 Q 信號數字化，并將它們通過可配置的抽取濾波器和 128 抽頭 FIR 濾波器，以適當的采樣率產生 12 位輸出信號。該發射機采用直接轉換架構，可實現高調制精度和超低噪聲。該發射器設計產生≤ ?40 dB的 Tx EVM ，為外部功率放大器 (PA) 選擇提供了顯著的系統裕量。板載發射 (Tx) 功率監視器可用作功率檢測器，實現高精度的 Tx 功率測量。完全集成的鎖相環 (PLL) 為所有 Rx 和 Tx 通道提供低功耗分數 N 頻率合成。所有 VCO 和環路濾波器組件均已集成。AD9364 的核心可以直接由 1.3 V 穩壓器供電。該 IC 通過標準 4 線串行端口和四個實時輸入控制引腳進行控制。包括全面的斷電模式，以最大限度地減少正常使用期間的功耗。AD9364 采用 10 mm × 10 mm、144 球芯片級封裝球柵陣列 (CSP_BGA) 封裝。

AD9364BBCZ產品特點

?具有集成 12 位 DAC 和 ADC 的 RF 1 × 1 收發器

?頻段：70 MHz 至 6.0 GHz

?支持時分雙工（TDD）和頻分

?雙工(FDD) 操作

?可調諧通道帶寬 (BW)：<200 kHz 至 56 MHz

? 3 頻段接收器：3 個差分或 6 個單端輸入

?卓越的接收器靈敏度，噪聲系數<2.5 dB

?接收增益控制

?實時監控和控制手動增益信號

?獨立自動增益控制

? 2 頻段差分輸出發射器

?高線性寬帶發射機

? Tx EVM：≤ ?40 dB

? Tx 噪聲：≤ ?157 dBm/Hz 本底噪聲

? Tx 監視器：≥ 66 dB 動態范圍，1 dB 精度

?集成分數 N 合成器

? 2.4 Hz 最大本地振蕩器 (LO) 步長

?多芯片同步

? CMOS/LVDS 數字接口

AD9364BBCZ 應用

?點對點通信系統

? Femtocell/picocell/microcell 基站

?通用無線電系統

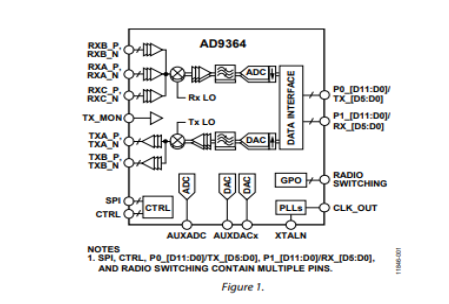

AD9364BBCZ原理圖

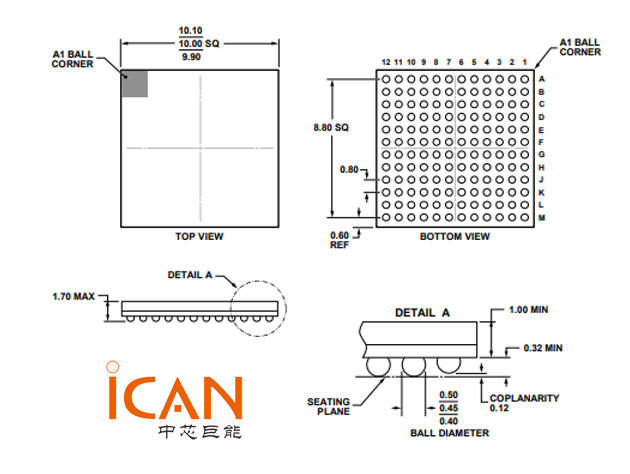

AD9364BBCZ封裝圖
