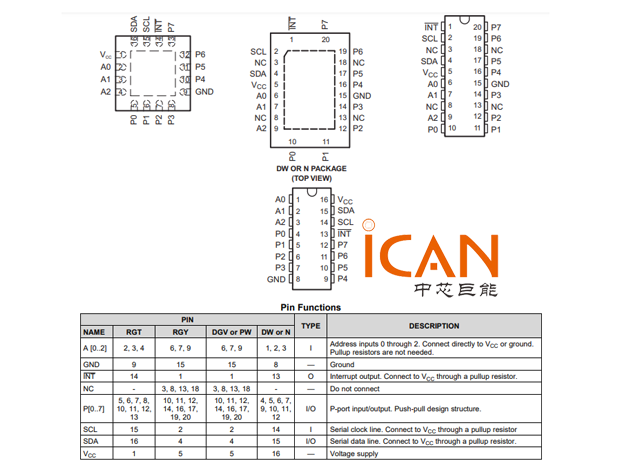

PCF857420 端接 0.65mm 3/5V 金色 I/O 擴展器 PCF8574 20 引腳 5V 20-TSSOP（0.173，4.40mm 寬度），代理銷售TI(德州儀器)旗下全系列IC電子元器件-中芯巨能為您提供PCF8574中文資料、PCF8574引腳圖和PCF8574原理圖等資料信息。
PCF8574用于兩線雙向總線 (I2C) 的 8 位輸入/輸出 (I/O) 擴展器專為 2.5V 至 6V VCC 操作而設計。PCF8574 器件通過 I 2C 接口 [串行時鐘 (SCL)、串行數據 (SDA)] 為大多數微控制器系列提供通用遠程 I/O 擴展。該器件具有 8 位準雙向 I/O 端口 (P0–P7)，包括具有高電流驅動能力的鎖存輸出，可直接驅動 LED。每個準雙向 I/O 均可用作輸入或輸出，無需使用數據方向控制信號。上電時，I/O 為高電平。在此模式下，只有 VCC 的電流源處于活動狀態。
最大 10 μA 的低待機電流消耗
I 2 C 至并行端口擴展器
開漏中斷輸出
與大多數微控制器兼容
具有高電流驅動：能力的鎖存輸出可直接驅動 LED，根據 JESD 78 II 類標準，閂鎖性能超過 100 mA
? 電信機房：過濾器單元
? 服務器
? 路由器（電信交換設備）
? 個人電腦
? 個人電子產品
? 工業自動化
? 具有 GPIO 限制處理器的產品

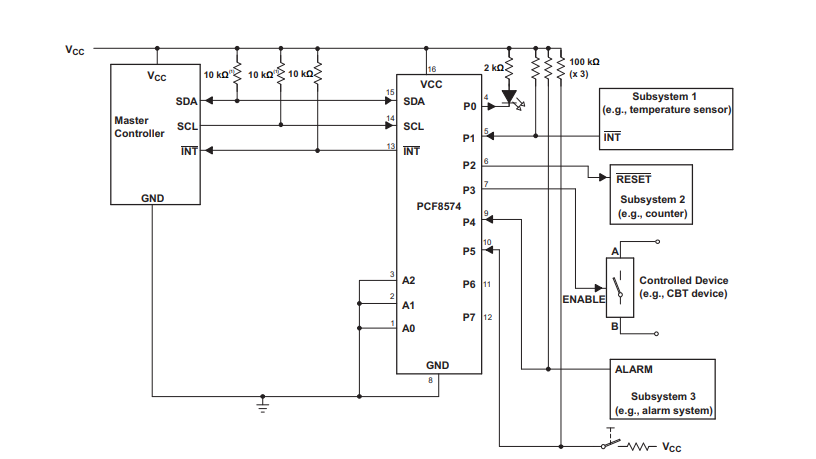

(1) SCL 和 SDA 引腳必須直接連接到 VCC，因為如果 SCL 和 SDA 連接到在 VCC 斷電時可以上電的輔助電源，則電源電流 ICC 將因此增加。
A. 本例中設備地址配置為 0100000。
B. P0、P2 和 P3 配置為輸出。
C. P1、P4 和 P5 配置為輸入。
D. P6 和 P7 未使用，必須配置為輸出。
