LTC3649是ADI一款高性能的單芯片降壓調節器，其設計旨在滿足寬范圍輸入電壓（從3.1V至60V）和高達4A輸出電流的需求。它通過一個可編程電阻設定輸出電壓，并能夠在無需額外組件的情況下為關鍵系統提供電源保持功能。這種特性使得LTC3649成為工業與汽車電源解決方案的理想選擇，特別是在需要高效能、高穩定性的應用場景中。

工作原理及特性

LTC3649的主要特點之一是其能夠在斷電情況下維持關鍵系統的運行，這主要得益于其獨特的電源保持能力。當主電源軌出現故障時，LTC3649能夠轉換為升壓模式，利用其輸出濾波電容器存儲的能量繼續為關鍵負載供電。這一過程無需額外的控制器或大型儲能電容，簡化了電路設計并降低了成本。

在正常操作條件下，LTC3649以降壓模式工作，將輸入電壓穩定轉換為所需的輸出電壓。例如，在圖1所示的設計中，LTC3649作為基于U1的轉換器A，產生穩定的5V輸出電壓(VOUT1)，而另一個基于U2的轉換器B則提供3.3V的輸出電壓(VOUT2)給關鍵負載。一旦VIN發生故障，轉換器A會自動切換到升壓模式，通過放電其輸出電容C01和C02來維持VINS的設定值，從而確保關鍵負載持續得到供電。

圖1

實驗結果分析

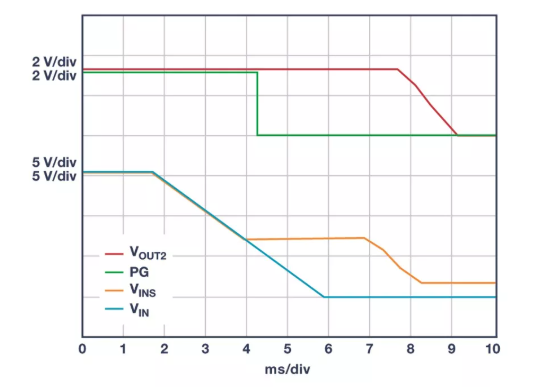

圖2展示了LTC3649在升壓模式下的性能表現。在電源關閉前7ms內，所有電壓保持穩定。隨著電源關閉，VIN和VINS開始下降，但是一旦VINS降至8V，該電壓便得以穩定，同時PG信號指示VOUT1開始失效。只要C01和C02仍儲存有能量，VINS就能維持在8V水平，而VOUT2在整個過程中保持恒定，確保了關鍵負載的電力供應不受影響。

圖2

技術參數與應用

LTC3649具備一系列技術優勢，包括但不限于：

寬廣的輸入電壓范圍（3.1V至60V）和輸出電壓范圍（0V至VIN – 0.5V），使其適用于多種應用環境。

高效率和低靜態電流，適合電池供電系統。

可編程頻率（300kHz至3MHz）和±50%的頻率同步范圍，提供了靈活的設計選項。

±0.8%的輸出電壓精度和峰值電流模式控制，保證了輸出電壓的穩定性。

此外，LTC3649還支持精確的電流監測、輸入電壓調節以及軟啟動等功能，進一步增強了其在復雜系統中的適應性和可靠性。
