MSP430FR2355是德州儀器一款集成模擬功能的16位RISC架構微控制器，具有32KB FRAM、運算放大器/PGA、12位DAC和12位ADC，工作頻率最高可達24MHz。該器件適用于廣泛的應用場景，從工業控制到消費電子產品，提供了卓越的性能和靈活性。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將為您詳細解析MSP430FR2355的技術參數及其在各種應用場景中的優勢，附MSP430FR2355引腳圖及原理圖。

MSP430FR2355的技術參數

高性能與低功耗設計

MSP430FR2355基于16位RISC架構，最高工作頻率為24MHz，支持寬電源電壓范圍（3.6V至1.8V），并優化了多種低功耗模式：

工作模式：142μA/MHz

待機模式（LPM3）：1.43μA（帶32768Hz晶體）

深度睡眠模式（LPM3.5）：620nA（帶32768Hz晶體）

關斷模式（LPM4.5）：42nA（帶SVS）

這種低功耗設計使得MSP430FR2355非常適合電池供電設備，如便攜式醫療設備和物聯網傳感器節點。例如，在智能電表中，低功耗特性有助于延長電池壽命，減少維護成本。

低功耗鐵電RAM (FRAM)

MSP430FR2355配備了高達32KB的非易失性FRAM存儲器，具備以下特點：

內置錯誤修正碼（ECC）：提高數據可靠性

可配置寫保護：增強數據安全性

統一存儲：程序、常量和存儲共享同一存儲空間

耐寫次數達10^15次：遠超傳統閃存的寫入次數

抗輻射和非磁性：適用于特殊環境應用

FRAM的高速讀寫特性和低功耗使其成為需要頻繁數據記錄和存儲的應用的理想選擇，如數據記錄儀和實時監控系統。

高性能模擬模塊

MSP430FR2355集成了豐富的高性能模擬模塊，包括：

12通道12位ADC：采樣速率高達200ksps，內部共享基準（1.5V、2.0V或2.5V），適用于高精度信號采集。

兩個增強型比較器（eCOMP）：集成6位DAC作為基準電壓，支持可編程遲滯，適用于信號檢測和閾值觸發。

四個智能模擬組合（SAC-L3）：支持通用運算放大器（OA），軌至軌輸入和輸出，提供多種輸入信號選項，并支持可配置PGA模式，適用于信號調理和放大。

這些模擬模塊使得MSP430FR2355能夠處理復雜的模擬信號，滿足工業自動化、醫療設備等領域的高精度需求。

智能數字外設

MSP430FR2355配備了豐富的智能數字外設，包括：

三個16位計時器（Timer_B3）：每個計時器有3個捕捉/比較寄存器，適用于定時任務和事件捕獲。

一個16位計時器（Timer_B7）：每個計時器有7個捕捉/比較寄存器，適用于復雜的時間管理任務。

16位循環冗余校驗器（CRC）：用于數據完整性檢查，確保通信的可靠性。

中斷比較控制器（ICC）：支持嵌套硬件中斷，提升系統響應速度。

此外，還配備了增強型串行通信模塊，包括兩個支持UART、IrDA和SPI的eUSCI_A模塊，以及兩個支持SPI和I2C的eUSCI_B模塊。這些外設增強了系統的通信能力和靈活性。

時鐘系統與開發工具

MSP430FR2355擁有靈活的時鐘系統，包括片上32kHz RC振蕩器（REFO）、帶有鎖頻環（FLL）的24MHz數控振蕩器（DCO）、片上超低頻10kHz振蕩器（VLO）、片上高頻調制振蕩器（MODOSC）、外部32kHz晶振（LFXT）和外部高頻晶體振蕩器（HFXT）。這種多時鐘源設計使得MSP430FR2355能夠在不同應用場景中實現最佳性能。

開發工具方面，MSP430FR2355支持LaunchPad開發套件（MSP-EXP430FR2355）、目標開發板（MSP-TS43048PT）以及免費的專業開發環境，簡化了開發流程，提升了開發效率。

MSP430FR2355應用領域

MSP430FR2355廣泛應用于多個領域，包括但不限于：

工業自動化：在工業控制系統中，MSP430FR2355的高性能模擬模塊和豐富的數字外設使其成為理想選擇，能夠實現精確的數據采集和實時控制。

醫療設備：在便攜式醫療設備中，MSP430FR2355的低功耗和高精度特性有助于延長電池壽命，同時確保測量結果的準確性。

物聯網設備：在物聯網傳感器節點中，MSP430FR2355的低功耗設計和豐富的通信接口使其成為理想選擇，能夠實現高效的數據傳輸和處理。

消費電子產品：在智能家居設備中，MSP430FR2355的高性能和靈活性使其能夠滿足多樣化的需求，提升用戶體驗。

MSP430FR2355引腳圖

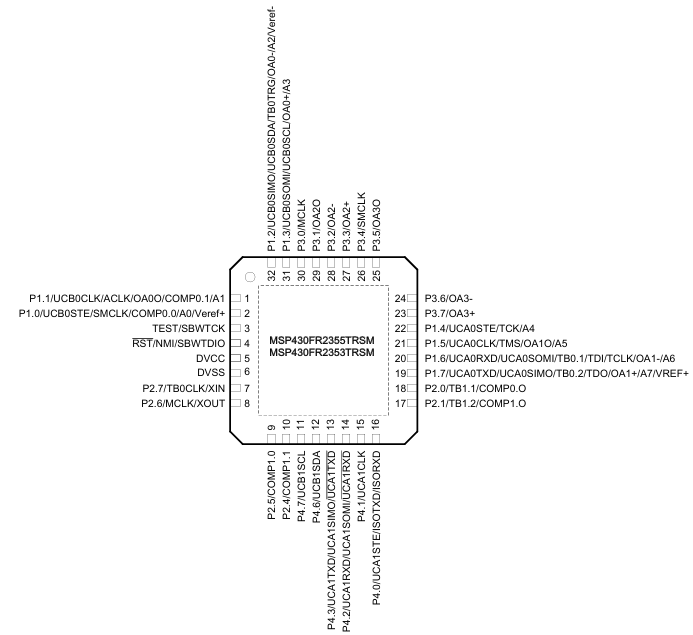

1、32引腳圖

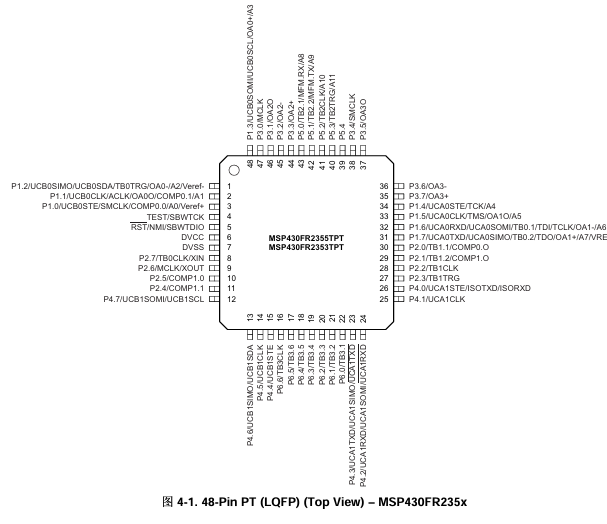

2、48引腳圖

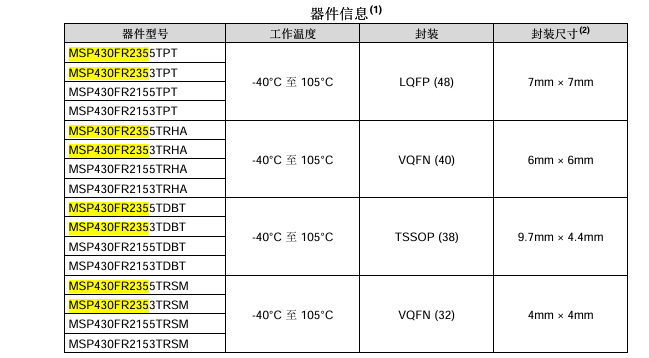

MSP430FR2355現貨型號

MSP430FR2355TDBT

MSP430FR2355TDBTR

MSP430FR2355TPT

MSP430FR2355TPTR

MSP430FR2355TRHAR

MSP430FR2355TRHAT

MSP430FR2355TRSMR

MSP430FR2355TRSMT

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

MSP430FR2355是一款高性能的16位RISC架構微控制器，憑借其低功耗設計、豐富的模擬模塊和智能數字外設，滿足了多種應用場景對高精度和靈活性的需求。其強大的時鐘系統和開發工具進一步簡化了開發流程，提升了開發效率。未來，隨著更多應用場景的拓展，MSP430FR2355將繼續為各行業的創新和發展提供有力支持。如果你正在尋找一款適用于工業自動化或醫療設備的高性能微控制器，MSP430FR2355無疑是一個值得信賴的選擇。
