隨著電子設備向高性能、低功耗和智能化方向的發展，設計中常常需要處理不同電壓等級的功能模塊之間的通信。直接連接這些不同電壓的設備可能導致通信失敗或設備損壞。為此，電平轉換芯片成為確保數據在不同電壓等級間可靠傳輸的關鍵組件。例如，在一個微控制器使用3.3V邏輯電平而傳感器使用5V邏輯電平時，電平轉換芯片確保了它們之間的正常通信。
上海貝嶺BL15102是一款專為開漏和推挽應用設計的2路雙向電平轉換器，適用于多種電壓節點間的信號轉換。該芯片采用兩個獨立可配置電源軌，A端口跟蹤VCCA電源（1.65V至5.5V），B端口跟蹤VCCB電源（2.3V至5.5V）。它能夠實現1.8V、2.5V、3.3V和5V等不同電壓間的高效轉換。
BL15102具備自動識別信號傳輸方向的能力，無需額外的方向控制信號，并且集成了邊沿速率加速器以提升轉換速度。對于開漏應用，支持最高2Mbps的數據速率；而對于推挽應用，則支持高達24Mbps的數據速率。此外，內部集成的兩個10kΩ上拉電阻使得開漏應用時無需外部上拉電阻，簡化了電路設計并減少了外圍元件數量。
該芯片采用緊湊的SOT23-8封裝，適合空間受限的應用場景。當輸出使能引腳OE為低電平時，所有IO端口進入高阻態，有效降低了靜態功耗。
雙向轉換，無需方向控制引腳：支持雙向電平轉換，自動識別信號傳輸方向，無需額外的方向控制信號。
寬電壓范圍：A端口支持1.65V至5.5V，B端口支持2.3V至5.5V，適應多種電源電壓需求。
支持開漏和推挽應用：開漏應用支持最高2Mbps數據速率，推挽應用支持最高24Mbps數據速率。
低功耗：靜態電流通常低于1μA，非常適合對功耗有嚴格要求的系統。
寬工作溫度范圍：可在-40℃至+125℃范圍內穩定工作，適用于各種嚴苛環境。
BL15102主要用于I2C/SMBus、UART、GPIO等通信接口的電平轉換，可以在不同電壓等級的數字電路之間進行信號傳輸，確保信號的準確性和完整性。BL15102應用領域廣泛，如家電、安防、4G/5G路由器、智能終端、顯示設備、計算機等。圖1是典型應用原理圖，外圍設計非常簡單。
圖1 BL15102典型應用原理圖

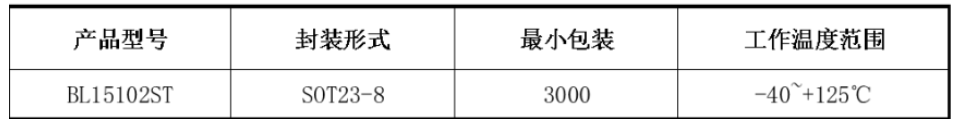

BL15102ST
BL15102憑借其高性能、靈活性和可靠性，成為解決多電壓系統通信問題的理想選擇，廣泛應用于各種需要跨電壓域數據交換的場合。
