Microchip近期發布了Qi? 2.0 雙墊無線電源發射器參考設計，代理銷售Microchip旗下全系列IC電子元器件-中芯巨能為您介紹此參考設計的主要特征、設計優勢、解決方案圖及參考設計物料清單。
雙墊多線圈無線電源發射器參考設計由一個 dsPIC33 數字信號控制器 (DSC) 控制。雙焊盤設計支持 Qi 2.0 的 EPP 和 MPP。

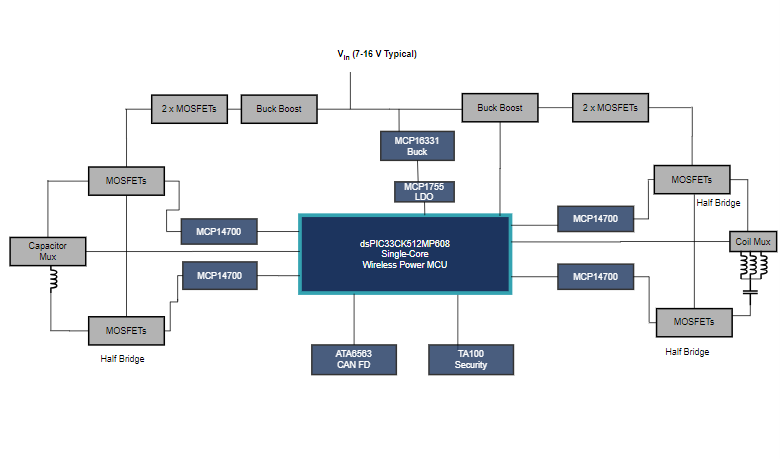

該 DSC 靈活的軟件架構使優化的軟件能夠支持 Qi 2.0 的 MPP 和 EPP 與一個控制器的組合。該汽車級參考設計包括 CryptoAuthentication? 以支持標準的安全要求。該設計包括 dsPIC33 DSC、我們作為授權無線充電聯盟 (WPC) 制造商證書頒發機構 (CA) 提供的 Trust Anchor TA100/TA010 安全存儲子系統以及下面框圖中所示的其他組件。我們根據適當的條款和條件為您提供設計文件和軟件源代碼，以實現無縫設計和一次性成功。
特色解決方案
支持 Qi 2.0 和 Qi 1.3 的雙墊發射器
MPLA、功率損耗和 Q-FOD 調諧
基于定頻拓撲控制的發射機
由控制無線電源的 MCU 管理的前端降壓/升壓控制
通過 CAN FD 硬件/軟件輕松集成到汽車環境中
能夠集成 NFC 以進行卡檢測/保護和帶外通信
LED 組用于指示電量/電源狀態
雙焊盤設計實現了 WPC Qi 2.0 標準，該標準是磁功率分布 (MPP) 和擴展功率分布 (EPP) 的組合
單個 dsPIC33 同時控制兩個充電板
汽車級參考設計
實現專有的快速充電
基于可編程軟件的解決方案可在兩個焊盤上組合使用 MPP/MPAx 發射器類型
可編程解決方案可實現磁力對準 (MPLA)、基于 Q 因子的異物檢測 (Q-FOD) 調整的定制/優化
如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
| 型號 | 產品類別 | 描述 |
|---|---|---|
| dsPIC33CK512MP608 | 100 MHz 單核 DSC | 100 MHz 單核數字信號控制器 (DSC)，專為電機控制和數字電源應用而設計 |
| MCP16331 | 50V/1A、非同步降壓穩壓器 | 50V 輸入、非同步降壓開關穩壓器 |
| MCP1755 | 16V、300mA 低靜態電流 Ido，具有關斷和電源良好功能。 | 16 V、300mA 低靜態電流 Ido，具有關斷和電源良好功能。 |
| MCP14700 | 雙輸入同步 MOSFET 驅動器 | 具有獨立高/低側控制的同步 MOSFET 驅動器 |
| MCP6282 | 450 μA、5 MHz 軌至軌運算放大器 | 2.2 至 5.5V、5MHZ、雙路低功耗運算放大器 |
| MCP6071 | 110 μA 高精度運算放大器 | 1.2MHz 單路精密運算放大器 |

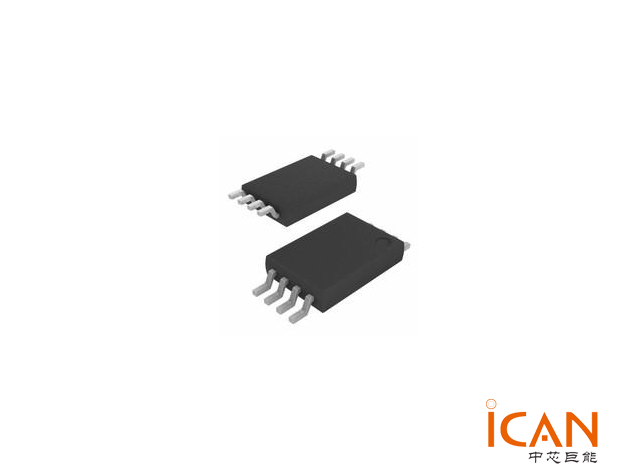

AT24C16D-SSHM-T是一種串行EEPROM（電可擦除可編程只讀存儲器）芯片，由Microchip Technology（美國微芯科技）生產。代理銷售MICROCHIP(美國微芯)旗下全系列IC電子元器件-中芯巨能為您提供AT24C16D-SSHM-T中文介紹（內容包含產品簡介、功能特點、應用領域）及引腳圖等內容。原廠優勢渠道，一...【詳情+】
