交流變頻器或GP逆變器作為精確控制軸轉速的變速控制器，廣泛應用于各種工業設備中。瑞薩電子的交流變頻器/GP逆變器解決方案，憑借其強大的功能支持和多樣化的產品組合，能夠靈活適應多種應用場景。瑞薩代理商-中芯巨能將詳細介紹該方案的核心組件及其在不同應用中的優勢。如需產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。

瑞薩交流變頻器/GP逆變器解決方案框圖

核心微控制器：RX651與RX66T

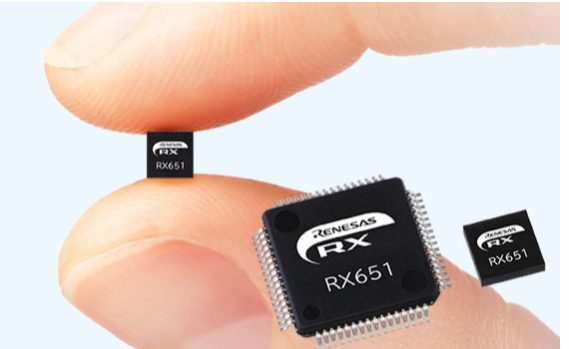

1. RX651微控制器：系統的“左腦”

如果將微控制器比作系統的“大腦”，那么本方案中的RX651微控制器便是“左腦”。RX651主要負責應用程序控制，搭載了RXv2內核，具備大容量閃存和RAM，提供了極強的安全性、連接功能和人機界面（HMI）功能。它采用多種封裝類型，從64引腳（4.5mm x 4.5mm，BGA）至176引腳，并配備了豐富的通信接口，如以太網、USB、CAN、SD主機接口和四通道SPI等。這些特性使得RX651非常適合需要復雜通信和用戶交互的應用場景。

2. RX66T微控制器：系統的“右腦”

RX66T微控制器則扮演著“右腦”的角色，主要負責電機控制。它是瑞薩電子首批搭載RXv3第三代RX CPU內核的產品，專為帶有嵌入式AI的電機控制應用設計。RX66T系列可通過最大160 MHz工作頻率的CPU內核和電機控制外設，同時控制多達四臺電機。內置的安全功能還為變頻控制應用提供了新的附加價值。這種分工明確的設計不僅提高了系統的效率，還增強了整體的可靠性和性能。

PFC控制器與PWM控制器的選擇

1. R2A20114BFP PFC控制器

在PFC控制器的選擇上，瑞薩采用了R2A20114BFP。這款具有PFC（功率因數校正）的升壓轉換器IC相較于上一代產品R2A20114AFP，具有更高的可用性。R2A20114BFP內置了PFC升壓控制以及具有差分輸入的電流檢測放大器，并集成了各種保護電路。這不僅提升了電源的可靠性，還減少了系統上的組成部件數量，降低了成本和復雜性。2. ISL8840A PWM控制器

ISL8840A是一款高性能的嵌入式替代產品，適用于各種功率轉換應用，包括升壓、反激和隔離輸出配置。它的特性包括30V工作電壓、低工作電流、90μA啟動電流、可調節的工作頻率以及具有20ns上升和下降時間的高峰值電流驅動能力。其快速的信號傳播和輸出切換特性使其成為現有設計和新設計的理想選擇。

多樣化的產品組合

為了滿足不同客戶的需求，瑞薩交流變頻器/GP逆變器解決方案還配置了多樣化的產品組合：

RBN75H65T1FPQ-A0：內置快速恢復二極管（FRD），適用于高頻率開關應用。

ISL85410同步降壓穩壓器：提供高效穩定的電源管理。

ISL9001A穩壓器：確保系統穩定運行所需的電壓水平。

ISL88011電壓監控器：實時監控系統電壓，確保安全性。

ISL3298EMRTEP RS-485發射器：提供可靠的串行通信接口。

PS8352AL2隔離放大器：增強信號傳輸的可靠性和抗干擾能力。

ISL33002 I2C緩沖器：優化I2C總線的性能。

READ2302G運算放大器：提高信號處理精度。

PS9031光電耦合器：實現電氣隔離，確保系統安全。

這些組件共同構成了一個全面的功能支持體系，使得瑞薩交流變頻器/GP逆變器解決方案能夠在各種復雜環境下穩定運行。

應用場景與市場優勢

1. 工業自動化

在工業自動化領域，瑞薩的交流變頻器/GP逆變器解決方案可以用于各種電機控制應用，如輸送帶、泵、風機等。通過精確控制電機轉速，不僅可以提高生產效率，還能降低能耗，延長設備壽命。

2. 智能制造

智能制造依賴于實時數據采集和分析，以優化生產流程。瑞薩的解決方案通過其強大的通信接口和嵌入式AI功能，幫助企業實現設備之間的無縫通信，確保數據的及時傳輸和處理。這有助于提高生產靈活性，減少停機時間，并提升產品質量。

3. 新能源應用

在新能源領域，如風力發電和太陽能發電系統中，交流變頻器/GP逆變器可以用于逆變器和電源管理系統，確保電能的高效轉換和穩定輸出。瑞薩的解決方案通過其先進的電源管理和電機控制技術，幫助新能源系統實現更高的效率和可靠性。

結語

瑞薩電子的交流變頻器/GP逆變器解決方案憑借其多協議支持、多樣化的組件組合和卓越的性能，成為工業自動化領域的理想選擇。無論是工業自動化、智能制造還是新能源應用，瑞薩的解決方案都能為企業提供可靠且高效的控制和通信支持，助力其實現數字化轉型和智能化升級。
