代理銷售上海貝嶺旗下全系列IC電子元器件-中芯巨能分享上海貝嶺低成本電動工具AC/DC Charger方案：12.6V/2.5A鋰電池充電方案。
方案簡介
該方案以ME8204 PWM控制器為核心，配合BL4N65-D原邊MOS管和ME4312副邊反饋基準源，旨在為市場提供一種成本低廉且低待機功耗的充電方案。這套充電解決方案在230V輸入電壓條件下，待機功耗保持在100mW以內，平均效率高達85%，顯示出卓越的能源利用效率。此外，該方案集成了多種保護機制，包括短路保護、過流保護（OCP）、過壓保護（OVP）和過溫保護（OTP），并且這些保護功能均具備自恢復特性，進一步增強了系統的可靠性和安全性。
采用SSR（Secondary Side Regulation）工作模式，該充電解決方案允許外置功率MOS管的設計，使得方案可以根據不同的應用需求進行靈活調整。不僅如此，這套方案在設計時考慮到了嚴格的安規測試要求，確保在各種環境下都能穩定運行。
相比傳統的358電路設計方案，上海貝嶺的這套解決方案大大簡化了外圍元件的數量，減少了至少10個以上的元件，從而降低了整體的物料成本。此外，該方案還具備良好的溫度特性和高精度的恒流控制，恒流精度可以達到3%，這使得充電過程更加穩定和高效。
方案框圖
方案PCB板
上海貝嶺推出的這套鋰電池充電解決方案不僅成本低廉、功耗低，而且在效率、安全性和易用性方面都有著出色的表現，是當前市場中極具競爭力的充電方案之一。通過減少外圍元器件的數量，該方案不僅簡化了電路設計，還有效地控制了整機的成本，使其成為眾多電子產品制造商的理想選擇。如需上海貝嶺產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
近日，中央廣播電視總臺發布了《長三角ESG行動報告》，上海貝嶺股份有限公司因其在環境、社會和治理（ESG）方面的卓越表現，成功入選“中國ESG上市公司長三角先鋒50（2024）”榜單。為積極響應黨的二十大精神，中央廣播電視總臺自2023年起聯合國務院國資委、全國工商聯、中國社科院國有經濟研...【詳情+】

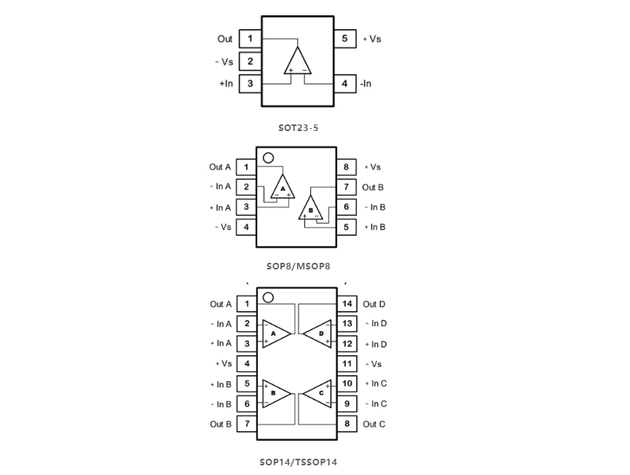

上海貝嶺近期推出了備受業界關注的BL371x系列運算放大器，該系列包括BL3711、BL3712和BL3714三個型號，憑借其軌到軌輸出、低功耗和低噪聲的特性，迅速成為低功耗和低噪聲系統設計的熱門選擇。BL371x系列在工作電壓范圍（2.1V至5.5V）、增益帶寬（6MHz）、低失調電壓（0.2mV）以及低噪聲電壓密度...【詳情+】
