在當今的工業與消費電子產品中，小型電機扮演著不可或缺的角色，特別是在泵和風扇應用中。瑞薩電子敏銳地洞察到了這一市場需求，推出了一套專為泵和風扇設計的12V小型電機控制系統解決方案，憑借其先進的控制方法與緊湊的設計理念，為電機控制領域帶來了全新的變革。瑞薩電子代理商-中芯巨能為您介紹此方案的特點、框圖及關鍵芯片。
解決方案亮點：多模式控制與緊湊設計
該解決方案集成了三種先進的控制方法——磁場定向控制(FOC)3-/1-分流和梯形控制，通過這些方法，系統能夠根據不同應用場景靈活調整，實現高效、平穩的電機運行。特別值得一提的是，這套解決方案利用了RL78/F24低功耗汽車微控制器的強大外設資源，使得整體設計不僅緊湊，而且便于直接嵌入到電機外殼內部，極大地節省了空間。
系統優勢：易用性與靈活性并存
- 易于上手：提供完整的參考設計資料，包括詳細的電路圖與PCB設計文檔，以及三種類型的控制軟件示例（FOC 3-/1-shunt、梯形控制），大大降低了開發門檻，加速了產品上市時間。
- 設計靈活性：方案包含的樣例硬件與軟件支持電機控制開發，能夠驅動高達100W的電機，滿足了廣泛的應用需求。
- 成本效益：電路板設計小巧，尺寸僅為60毫米x56毫米，專為裝入電機外殼而設計。無傳感器FOC控制僅需1個分流器，利用微控制器的新型計時器功能實現非對稱PWM輸出，內置比較器電路用于過流檢測，進一步降低了成本與復雜度。
方案框圖
關鍵芯片概覽
為實現上述優勢，瑞薩電子的12V小型電機解決方案采用了以下關鍵芯片：
- ISL78301：針對汽車應用優化的40V、低靜態電流、150mA線性穩壓器，確保穩定電源供應。
- RL78/F13 & RL78/F14：兩款低功耗微控制器，專為汽車應用設計，提供卓越的能源效率。
- RL78/F23 & RL78/F24：新一代執行器和傳感器微控制器，強化了電機控制能力。
- ISL78434：100V啟動、4A峰值半橋驅動器，配備單PWM輸入與自適應死區時間控制，提升驅動效率。
- NP75N04YUK：N溝道單功率MOSFET，40V 75A 3.3mohm HSON-8汽車級封裝，確保大電流下的穩定性能。
通過這些精心挑選的組件，瑞薩電子的12V小型電機解決方案不僅實現了高效率與靈活性，同時也兼顧了成本效益與空間優化，為泵與風扇等應用提供了理想的控制平臺。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
在工業自動化領域，高效、緊湊的高壓逆變器成為推動電機驅動技術發展的關鍵。面對這一需求，瑞薩電子應運而生，推出了集高性能與節能于一體的1.2kW高壓逆變器解決方案。該方案巧妙融合了高壓逆變器與功率因數校正(PFC)電路，依托最新的GaN FET技術，實現了卓越的能效表現。此外，借助強大...【詳情+】

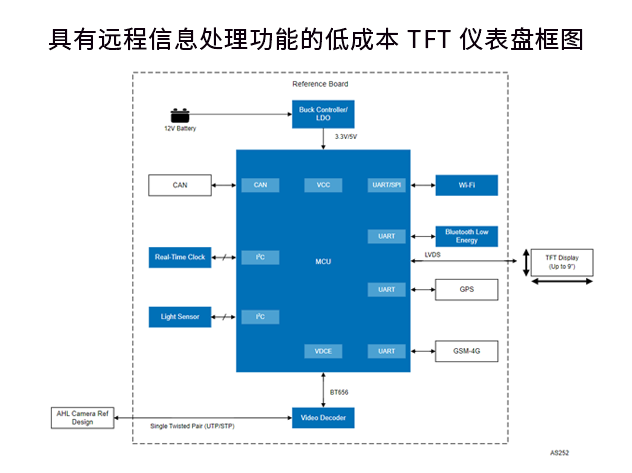

該參考設計簡介該參考設計完全滿足客戶對帶遠程信息處理的儀表盤的所有要求。它包括連接性、指示燈、移動屏幕的 Wi-Fi 鏡像、低功耗藍牙? (LE) 連接以及 TFT 和攝像頭圖像顯示的亮度控制。系統優勢：經濟高效、緊湊且簡單的真實車輛儀表盤，實現圖形和連接。示例應用軟件可快速...【詳情+】
