RA8D1 系列是RENESAS(瑞薩)一款基于 480MHz Arm Cortex-M85、搭載 Helium 和 TrustZone 的圖形微控制器。 瑞薩電子代理商-中芯巨能為您提供RA8D1 系列：中文參數、應用領域、引腳圖、產品規格書及訂購料號。

RA8D1中文參數

480MHz Arm® Cortex-M85® 搭載 Helium™ MVE

1MB - 2MB 閃存和 1MB SRAM，包括 TCM

32KB I/D 高速緩存和 12KB 數據閃存

帶 RGB 和 MIPI-DSI I/F 的圖形 LCD 控制器

2D 繪圖引擎，16 位 CEU 攝像頭 I/F

32/16/8 位外部存儲器接口 （CS/SDRAM）

ARMv8-M TrustZone® 安全技術

瑞薩電子安全 IP （RSIP-E51A）

用于第一級引導加載程序的片上不可變 ROM

兼容 xSPI 的 Octal SPI，支持 XIP 與 DOTF

USB 2.0 HS 和 FS

兩個 CAN-FD 通道

帶有專用 DMA 的以太網控制器

32 位和 16 位定時器，32 位超低功耗定時器

12 位 ADC 和 12 位 DAC

高速模擬比較器

SCI 多功能串口（UART、簡單 SPI、簡單 I2C）、SDHI、SSI

獨立的 SPI 接口/I2C/I3C 多主接口

可從 176 引腳封裝擴展至 224 引腳封裝

*現貨供應RA8D1，一片起訂、最快2小時發貨，為制造業廠家的采購或者工程師提供選型指導+樣品測試+技術支持等服務！歡迎貿易商和制造業廠家采購或工程師詢價。如需RA8D1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信： 13310830171或撥打24小時咨詢電話：133-1083-0171。

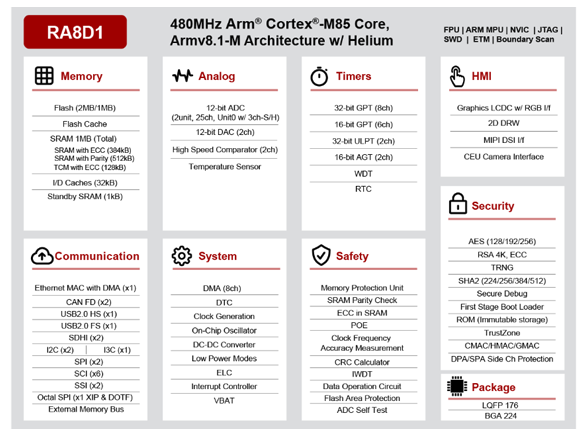

RA8D1系列原理圖

RA8D1系列部分引腳圖

RA8D1系列可提供從 176 引腳封裝擴展至 224 引腳封裝，以下是LQFP 176-pin封裝圖

RA8D1系列應用示例

數字控制全自動意式濃縮咖啡機：AI 驅動的意式濃縮咖啡機，配備大型觸摸屏和智能云連接。

Ki 無線電源收發器系統（Tx）：具有 NFC、智能控制和可擴展設計的高效 Ki 無線電源收發器系統（Tx）。

Ki 無線電源接收器系統（Rx）：具有 NFC、智能控制和可擴展設計的高效 Ki 無線電源接收器系統（Rx）。

功能豐富的高端 HMI 平臺：Arm Cortex-M85 MCU 為 HMI 應用程序提供了兩路視頻輸出和多種外圍設備。

支持 e-AI 的 GUI 控制器，適配家電與工業系統：支持 e-AI 的人機界面控制器可通過 AI、預測性維護和豐富的連接性實現智能控制。

越野 GPS 制導系統：高精度的 GPS/GNSS 系統為農業和工業機械提供精確導航。

以上均可提供框圖。

RA8D1系列現貨料號
