ISL9238C是瑞薩電子一款具有 SMBus 接口和 USB OTG 的降壓-升壓窄 VDC 電池充電器，Renesas(瑞薩)代理商-中芯巨能為您ISL9238C產品簡介、產品特性、規格書PDF下載及現貨。

ISL9238C簡介

帶 SMBus 接口和 USB OTG 的升降壓窄 VDC 電池充電器 ISL9238C 是一款升降壓窄輸出電壓直流 (NVDC) 充電器。ISL9238C 為平板電腦、超極本、筆記本電腦、移動電源和任何 USB-C 接口平臺提供 NVDC 充電、系統總線調節和保護功能。先進的 Renesas R3™ 技術提供高輕載效率和快速瞬態響應。在充電模式下，ISL9238C 接受來自各種直流電源（如傳統 AC/DC 充電器適配器、USB PD 端口和旅行適配器）的輸入功率，并安全地為最多 4 節串聯鋰離子電池的電池組充電。作為 NVDC 拓撲充電器，ISL9238C 還將系統輸出調節到窄直流范圍，以實現穩定的系統總線電壓。系統電源可以由適配器、電池或兩者結合提供。ISL9238C 可以僅使用電池、僅使用適配器或同時連接兩者來運行。對于符合英特爾 IMVP8 標準的系統，ISL9238C 包含 PSYS（系統電源監控器）功能，可提供代表平臺總功率的模擬信號。PSYS 輸出可連接到各種瑞薩 IMVP8 核心穩壓器，以提供符合 IMVP8 標準的電源域功能。ISL9238C 支持 2 至 4 節電池輸入端口的反向降壓、升壓或降壓-升壓操作。ISL9238C 提供 SMBus/I 2 C 串行通信，允許對許多關鍵參數進行編程，以提供定制解決方案。

ISL9238C特性

適用于 2 節、3 節或 4 節鋰離子電池的降壓-升壓 NVDC 充電器

輸入電壓范圍：3.9V至23.4V（無死區）

系統輸出電壓：2.4V至18.304V

自主充電選項（自動完成充電）

正向直通模式

系統電源監視器 PSYS 輸出，符合 IMVP 標準

高達 1MHz 的開關頻率

適配器電流和電池電流監視器 (AMON/BMON)

PROCHOT# 開漏輸出，符合 IMVP 標準

允許對耗盡的電池進行涓流充電

Turbo 模式下的理想二極管控制

通過電池實現反向降壓、升壓和降壓-升壓操作

提供兩級適配器電流限制

100% 2-FET 降壓模式選項

電池運輸模式選項

兼容SMBus 和自動增量I2C

4mm x 4mm 32 Ld TQFN 封裝

點擊此處下載ISL9238C產品規格書PDF

X9C103SIZT1現貨供應，最快2小時發貨，為終端客戶提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

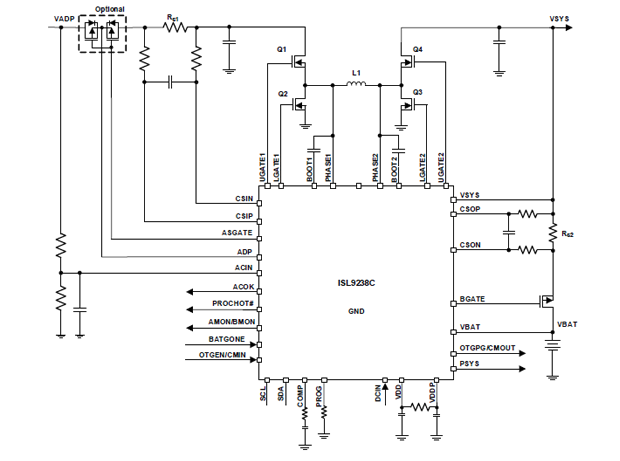

ISL9238C典型應用電路圖

ISL9238C現貨型號

ISL9238CHRTZ

ISL9238CHRTZ-T

ISL9238CHRTZ-T7A

ISL9238CHRTZ-TK

ISL9238CIRTZ

ISL9238CIRTZ-T
