AiP33624是中微愛芯一款8×10點陣恒流LED驅動芯片?？蓮V泛應用于各種單色調光LED顯示系統，或RGB 全彩LED顯示系統。中微愛芯代理商-中芯巨能為您提供AiP33624：產品特點、引腳圖、產品規格書及現貨。

AiP33624主要特點

AiP33624每顆LED都可以通過8bit數據控制輸出有效時間占空比，從而對每個LED單獨進行256級輝度調節。芯片集成MCU接口，可以通過類IIC通信協議的兩線串行接口受主控IC控制。AiP33624集成LED消隱功能，可有效避免拖影等異常顯示問題發生。AiP33624在提供更多顯示功能的情況下，其指令集可兼容AiP1628、AiP1640等傳統恒壓型LED產品，方便軟件工程師進行程序快速移植，縮短方案開發周期。

典型工作電壓4.5～5.5V

8路共陰極LED點陣驅動

10路陽極恒流驅動，最大輸出電流30mA

支持最大8×10矩陣掃描，共80顆LED

指令集兼容傳統恒壓型LED產品，方便程序快速移植，縮短方案開發周期

單點調節，每點支持256級輝度調節

整體調節，整個點陣同步的32級恒流調節

兩線串行接口

內置RC振蕩

內置上電復位電路

內置低電壓復位電路

內置消隱電路

封裝形式：SOP24/SSOP24/ESSOP24/QFN24(4*4)

 中微愛芯代理商-中芯巨能現貨供應AiP33624，一片起訂，為制造廠家提供選型指導+產品規格書+樣片測試+技術支持等服務?？头⑿牛?3310830171，24小時咨詢熱線：133-1083-0171。

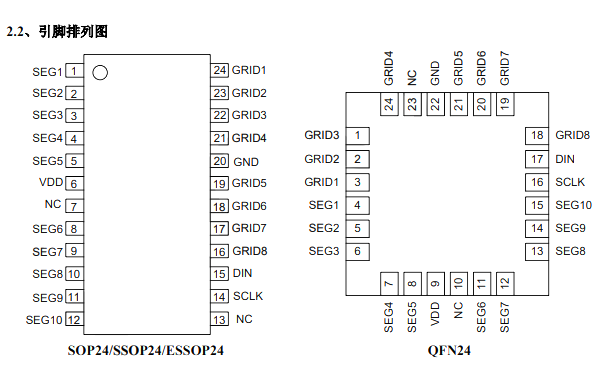

AiP33624引腳圖

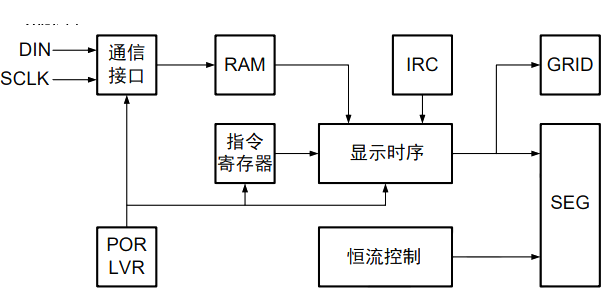

AiP33624功能框圖

AiP33624可選料號

管裝:

產品料號

AiP33624SA24.TB

AiP33624VB24.TB

AiP33624VE24.TB

AiP336240B24.TB

編帶:

產品料號

AiP33624SA24.TR

AiP33624VB24.TR

AiP33624VE24.TR

AiP33624QB24.TR

如需AiP33624產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

附中微愛芯同類型產品

小筆股普通型LED產品

中筆段普通型LED產品

大筆段普通型LED產品

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
