AiP33212是中微愛芯一款12通道恒流LED陰極PWM驅動器。廣泛應用于家電高亮的LED顯示、無線產品、智能音箱等產品。中微愛芯代理商-中芯巨能為您提供AiP33212：產品特點、功能框圖、產品規格書及現貨。

AiP33212主要特點

AiP33212提供12個256級可調占空比的陰極驅動端口，每個端口的輸出占空比可通過軟件獨立控制。輸出電流可通過REXT端口處的外接電阻調節，最大輸出38mA。在REXT決定的最大輸出電流基礎上，提供4個軟件可調檔位，且每個端口可獨立調整。控制器通過IIC接口對AiP33212進行編程控制，可通過SDB管腳拉低或者軟件設置進入低功耗模式。AiP33212屬于恒流直驅型電路，相比矩陣掃描式LED驅動，擁有更高的顯示亮度。同時，直驅驅動方式相比于矩陣掃描式LED驅動，在產品方案中EMI的性能表現更加優秀。該產品非常適用于需要高亮顯示且對EMI指標有嚴格要求的逐點調光應用場景。

工作電壓范圍：2.7~5.5V

單點最大驅動電流：38mA

最大恒流通道數：12通道

通信接口：通用IIC接口，4種可選的從機地址

PWM占空比：支持各通道獨立調節占空比，256級可調

PWM頻率：支持3kHz與22kHz

恒流控制：外部REXT電阻調節，軟件四檔可調

復位功能：支持軟件復位功能

休眠功能：支持硬件休眠和軟件休眠，減小待機功耗

封裝形式：SOP20/SSOP20/QFN20

 中微愛芯代理商-中芯巨能現貨供應AiP33212，一片起訂，為制造廠家提供選型指導+產品規格書+樣片測試+技術支持等服務。客服微信：13310830171，24小時咨詢熱線：133-1083-0171。

AiP33212引腳圖

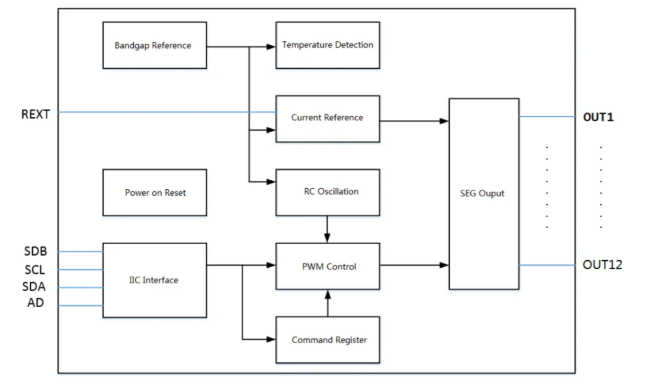

AiP33212功能框圖

如需AiP33212產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

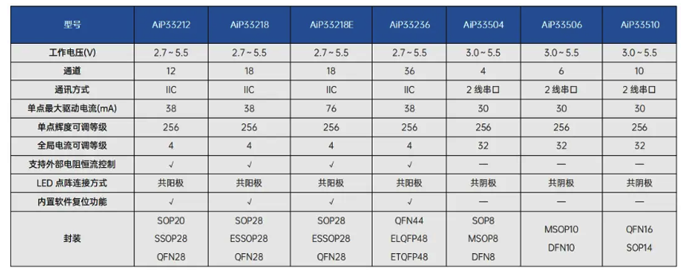

中微愛芯同系列產品表
